FF300R17KE3_S5 Infineon IGBT moodul - funktsioonid, rakendused ja võrdlus

Infineonist pärit FF300R17KE3_S5 FF300R17KE3_S5 INFINEON IGBT Modules In Stock: 5200 pcs on tugev IGBT-võimsuse moodul, mis on loodud usaldusväärse jõudluse saavutamiseks nõudlikes suure võimsusega rakendustes.Trenchstop ™ IGBT3 tehnoloogiaga ühendab see kompaktses 62 mm paketis kõrgepinge vastupidavuse, muljetavaldava praeguse käitlemise ja tõhusa soojushalduse.See muudab selle eriti hästi sobivaks mootorsõidukite, taastuvenergia süsteemides, UPS-i üksustes ja raskeveokite tööstusseadmetes.Täiustatud disaini, vastupidavuse ja integratsiooni lihtsuse kombinatsiooniga pakub moodul inseneridele lahendust, mis tasakaalustab tõhusust, töökindlust ja pikaajalist kulutõhusust.

Kataloog

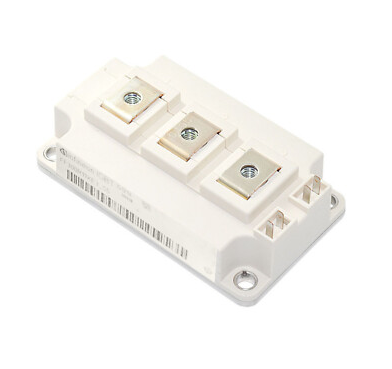

FF300R17KE3_S5 ülevaade

Selle FF300R17KE3_S5 FF300R17KE3_S5 INFINEON IGBT Modules In Stock: 5200 pcs Infineonist on suure jõudlusega kahesuunaline IGBT-energiamoodul, mis on loodud nõudlikeks tööstus- ja energiarakendusteks.Trenchstop ™ IGBT3 tehnoloogiaga ehitatud see pakub tõhusat ja usaldusväärset lülitus jõudlust.Kollektsionääri emitteri pingega 1700 V ja pideva kogujavooluga 404 A temperatuuril 25 ° C on see moodul ideaalne suurepinge ja suure voolukoormuse käitlemiseks.

See on kindla 62 mm paketiga, tagades vastupidavuse ja suurepärase soojusjuhtimise isegi rasketes töötingimustes.Tüüpiliste rakenduste hulka kuuluvad tööstuslikud mootorid, energiamuundurid, taastuvenergia süsteemid, raskeveokite juhtimissüsteemid ja UPS-i üksused.Ühendades tõhususe, vastupidavuse ja integreerimise lihtsuse, pakub FF300R17KE3_S5 usaldusväärset lahendust inseneridele ja tööstusharudele, kes otsivad pikaajalist jõudlust ja kulutõhusust.

Kui olete huvitatud FF300R17KE3_S5 ostmisest, võtke meiega hinnakujunduse ja kättesaadavuse saamiseks julgelt ühendust.

FF300R17KE3_S5 tootja

FF300R17KE3_S5 FF300R17KE3_S5 INFINEON IGBT Modules In Stock: 5200 pcs on tootnud juhtiv Saksamaa pooljuhtide ettevõte Infineon Technologies, mida on ülemaailmselt tuntud oma power Electronics innovatsiooni poolest.Infineon on spetsialiseerunud suure jõudlusega komponentide, näiteks IGBT-de, MOSFET-de ja energiamoodulite väljatöötamisele, mis toetavad tõhusat energia muundamist ja usaldusväärset toimimist tööstuslikes, autotööstuses ja taastuvenergia rakendustes.Aastakümnete pikkuste teadmiste abil on Infineon loonud tugeva maine kvaliteedi, vastupidavuse ja edasijõudnute pooljuhtide kujundamisel, muutes FF300R17KE3_S5 usaldusväärse valiku suure võimsusega lülituslahenduste jaoks.

FF300R17KE3_S5 funktsioonid

• Kõrgepinge reiting (1700 V)

See moodul talub kuni 1700 volti kogu kollektsionääris ja emitteris, muutes selle sobivaks suure võimsusega tööstus- ja energiasüsteemidele, mis vajavad tugevat isolatsiooni ja töökindlust tugeva elektrilise stressi korral.

• Suur vooluvõimsus (kuni 404 a)

See toetab 25 ° C temperatuuril kuni 404 amprit, võimaldades sellel tõhusalt käsitleda suuri koormusi, nagu tööstusmootorid, muundurid ja UPS -süsteemid.

• Trench/FieldStop IGBT3 tehnoloogia

Infineoni täiustatud kraavi ja FieldStopi disainile tuginedes tagab see madala juhtivuse ja vahetamise kaotuse, võimaldades suuremat tõhusust ja vähendada energiatarbimist nõudlikes rakendustes.

• Madal küllastuspinge (~ 2 V tüüpiline)

Säilitades juhtivuse ajal madalamat pingelangust, minimeerib seade energiakadu ja soojuse genereerimisega, mis parandab otseselt süsteemi tõhusust.

• Kiire vahetamise jõudlus

Kiire sisse- ja väljalülitusaegade abil tagab moodul tõhusa kiire töö.See muudab selle hästi sobivaks rakenduste jaoks, mis nõuavad sagedast vahetamist, näiteks mootori draivid ja muundurid.

• Suure võimsusega hajumine (1450 W)

Moodul saab hakkama olulise soojusjõuga, mis võimaldab tal säilitada stabiilset jõudlust raskeveokite puhul ilma ülekuumenemiseta.

• Tõhus soojustakistus

Selle madala soojustakistuse väärtused ristmikest ja juhtumitest ja juhtumitest tagavad tõhusa soojusülekande, toetades pidevat tööt rasketes tingimustes.

• Lai töötemperatuuri vahemik (–40 ° C kuni +125 ° C)

Moodul jääb usaldusväärseks nii äärmises külma kui ka kõrge kuumusega, pakkudes mitmekülgsust erinevates keskkondades ja kliimades.

• Tugev isolatsioon ja ohutus

Dielektrilise tugevusega umbes 3,4 kV RMS ning laia libise ja kliirensi vahemaa, pakub see tugevat elektrilist isolatsiooni, suurendades ohutust ja töökindlust.

• Kompaktne ja vastupidav pakett (62 mm disain, ~ 340 g)

Selle standardiseeritud 62 mm korpuse lihtsustab integreerimist olemasolevatesse disainilahendustesse, samas kui vastupidav ehitus tagab pikka kasutusaja mehaanilise ja termilise stressi all.

FF300R17KE3_S5 Absoluutsed maksimaalsed hinnangud

FF300R17KE3_S5 rakendused

• Tööstusmootorid-Moodulit kasutatakse laialdaselt tehaste ja automatiseerimise mootori juhtimissüsteemides.Selle kõrge voolu- ja pingekäitlemine muudavad selle ideaalseks tõhususe ja täpsusega suurte mootorite juhtimiseks, tagades sujuva töö ja usaldusväärse pöördemomendi juhtimise.

• Taastuvenergia süsteemid-Päikesemuundurites ja tuuleturbiini muundurites mängib see moodul olulist rolli DC muundamisel vahelduvvoolu tõhusaks.Selle tugev disain toetab pidevat tööd kõikuvate koormuste korral, aidates kaasa stabiilsele ja säästvale energiatoodangule.

• katkematu toiteallikad (UPS)-Moodul tagab UPS -i ühikutes usaldusväärse vahetamise, pakkudes seisakute ajal stabiilset varundusvõimsust.Selle kiire lülitamine ja kõrge efektiivsus aitavad säilitada järjepidevat energiavoolu ja vähendada kriitiliste süsteemide energiakaotust.

• Tööstusliku energia muundurid-See sobib suure võimsusega muunduritele, mida kasutatakse automatiseerimisel, rasketehnika ja energiajaotuses.Mooduli efektiivsus ja soojuslik vastupidavus muudavad selle usaldusväärseks, pidevate suure koormusega toimingute jaoks.

• raskeveokite juhtimissüsteemid-Nõudlikule keskkonnale mõeldud moodul saab hakkama suurte sõidusüsteemide stressiga, mida kasutatakse transpordi-, kaevandamisel ja muudel tööstusharudel, kus hädavajalik on suure võimsusega muundamine ja vastupidavus.

FF300R17KE3_S5 jõudluskõverad

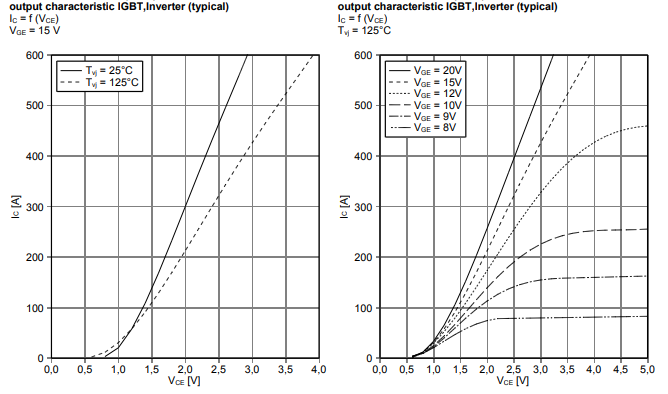

Sisse esimene graafik, Voolu võrreldakse pingega kahel temperatuuril, 25 ° C ja 125 ° C.Madalamatel temperatuuridel võib seade sama pinge jaoks kanda rohkem voolu.Kui temperatuur on suurem, väheneb vool, mis näitab, et soojus mõjutab jõudlust.

Sisse teine ​​graafik, vool kuvatakse erinevatel väravate pingetel, temperatuur fikseeritakse temperatuuril 125 ° C.Kõrgemad väravapinged muudavad seadme vedama vähem takistusega, mis tähendab paremat tõhusust.Alumiste väravate pinged võimaldavad vähem voolu voolata ja vajavad kogu seadme läbiviimiseks rohkem pinget.See näitab, et värava pinge kontrollib tugevalt, kuidas IGBT toimib.

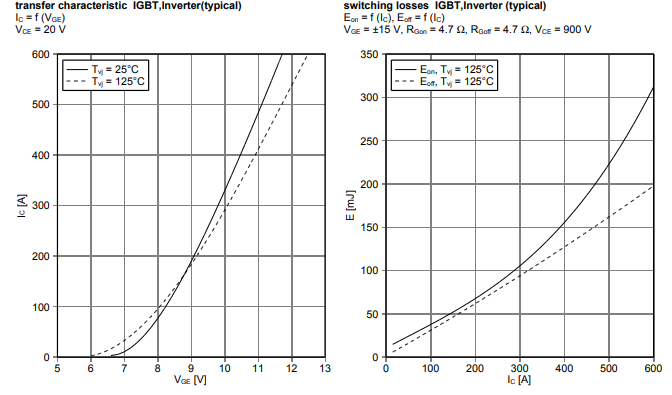

Sisse esimene graafik, suureneb koguja vool värava-emitteri pinge tõustes.Temperatuuril 25 ° C juhib seade sama värava pingega võrreldes rohkem voolu.See tähendab, et moodul töötab paremini madalamatel temperatuuridel, samas kui kõrgemad temperatuurid vähendavad selle praegust võimekust.

Selle teine ​​graafik näitab lülituskadusid, mis on energia, mida kasutatakse, kui seade lülitub sisse ja välja.Voolu suurenedes muutuvad need kaotused ka kõrgemaks.Nii sisse- kui ka väljalülituskaod lisavad seadme kogu soojusele, nii et nende jaoks tuleb hallata mooduli efektiivseks ja usaldusväärseks.

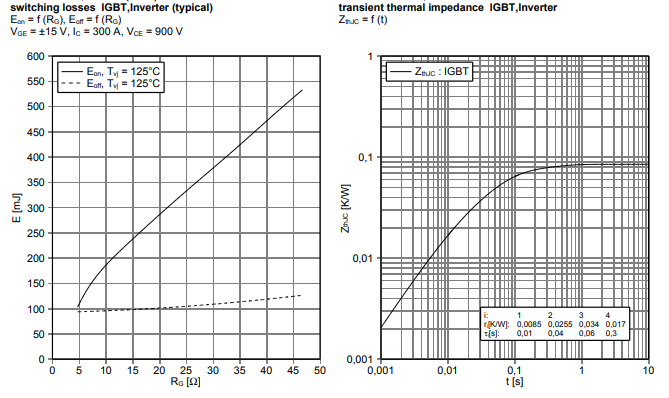

Sisse esimene graafik , võrreldakse lülituskadusid erinevate väravate takistustega temperatuuril 125 ° C.Kui vastupanu suureneb, tõusevad sisselülituskaod kiiresti, väljalülituskaod aga vaid pisut suurenevad.See tähendab, et suurem väravatakistus muudab seadme sisselülitamise ajal vähem tõhusaks.

Selle teine ​​graafik näitab mööduvat termilist impedantsi, mis selgitab, kuidas seade aja jooksul kuumutab.Lühikese aja jooksul on impedants madal, nii et moodul võib võtta lühikesi energiapurskeid.Pikema perioodi jooksul kasvab impedants, nii et seadme turvaliseks ja usaldusväärseks hoidmiseks on vaja head jahutamist.

FF300R17KE3_S5 vooluringi skeem

FF300R17KE3_S5 FF300R17KE3_S5 INFINEON IGBT Modules In Stock: 5200 pcs IGBT mooduli vooluahela skeem näitab selle sisemist struktuuri ja ühendusi.See koosneb kahest silla konfiguratsioonis paigutatud IGBT-lülitit.Igal IGBT-l on ühendatud paralleelne diood, mis võimaldab voolu voolata mõlemas suunas ja toetab induktiivseid koormusi.See seadistus muudab mooduli sobivaks muundurirakendusteks, kus on vaja üleminekut positiivsete ja negatiivsete vooluteede vahel.

Klemmid on selgelt tähistatud, et näidata värava, emitteri ja kogujaühendusi.See disain tagab tõhusa energiajuhtimise, vähenenud komponentide arvu ja usaldusväärse töö suure võimsusega vooluringides, näiteks mootori draivid, muundurid ja tööstuslikud muundurid.

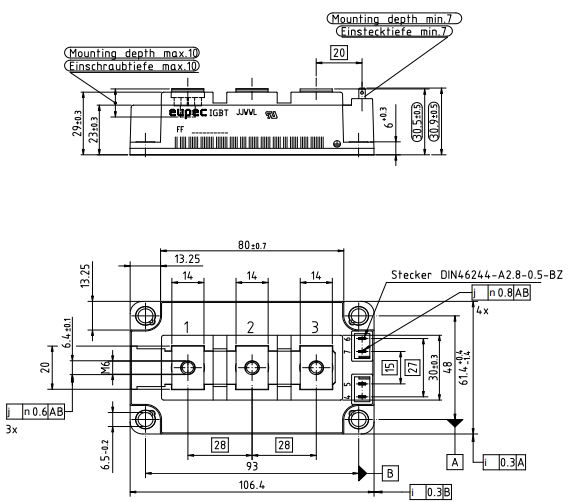

FF300R17KE3_S5 pakett piirjooned

FF300R17KE3_S5 eelis ja puudus

FF300R17KE3_S5 levinud probleemid ja lahendused

• Ebakorrektne lülitus või puhutud kaitsmed-Moodul ei pruugi korralikult vahetada ega juhtivuses takerduda, põhjustades sulatatud kaitsmeid või sõidureise.Seda saab lahendada, viies läbi üksikasjalikke diagnostikaid, näiteks ostsilloskoobi kontrollimist, lühikeste pükste kontrollimise ja kaitseahelate tugevdamise stabiilse töö tagamiseks.

• Ülekuumenemine-Liigne soojuse kogunemine võib kiirendada kulumist ja põhjustada termilist lagunemist.Selle vältimiseks tuleks moodul siduda tõhusate jahutuslahuste, näiteks jahutusvalamuste või vedeliku jahutamise, toetamisega õhuvoolu haldamine, temperatuuri jälgimine ja termiline piirkaitse.

• Pingete naelu ja elektripinge-Mööduv ülepinge või ülevool võib põhjustada seadme sees katastroofilist lagunemist.Lahendus on lisada kaitseelemente, nagu nügib ahelad, MOV-id või TVS-dioodid, koos kiiretoimeliste kaitsmete ja korraliku maandusega kahjulike naelu pärssimiseks.

• Mehaaniline ja termiline väsimus-Korduv termiline tsükl, vibratsioon või ebaühtlane kinnitusrõhk võivad mooduli sees põhjustada joote praod, traadi tõstmist või delaminatsiooni.Ühtse kinnitusmomendi kasutamine, vibratsiooni summutamine ja temperatuuri kõikumiste piiramine aitab pikendada kasutusaega.

• Kulumine ja vanusega seotud halvenemine- Aja jooksul võib sisemine kulumine, näiteks joodise väsimus või dielektriline lagunemine, vähendada mooduli efektiivsust.Parameetrite, näiteks küllastuspinge ja ennetavate asendamise kavandamine tingimustepõhise hooldusega, jälgimine tagab töökindluse.

• Valevärava ajam-Vale värava pinged, võnkumised või ebapiisav ajamvool võivad põhjustada lülituskadusid ja seadme pinget.Lahendus on kasutada jõulist värava draiverit, millel on korralik pingetase, summutamisvõrkude ja puhta signaali kujundus.

• Võlakirja traadi ja jootekihi tõrked-Termiline ebakõla ja korduv jalgrattasõit võivad põhjustada sidemete juhtmete maha tõstmist või jootekihtide lagunemist.Seadme tervise reaalajas jälgimine, näiteks transondcence'i jälgimine, võimaldab enne kogu rikke ilmnemist varajase avastamise ja asendamisega.

FF300R17KE3_S5 Alternatiivid

FF300R17KE4 FF300R17KE4 Infineon IGBT Modules In Stock: 1250 pcs

FS300R17KE3 FS300R17KE3 INFINEON IGBT Modules In Stock: 17100 pcs

FD600R17KE3_B2 FD600R17KE3_B2 Infineon IGBT Modules In Stock: 17000 pcs

Amff300r17ke3

FF300R17KE3_S5 ja FF300R17KE4 võrdlus

Funktsioon	FF300R17KE3_S5 FF300R17KE3_S5 INFINEON IGBT Modules In Stock: 5200 pcs (Trenchstop IGBT3)	FF300R17KE4 FF300R17KE4 Infineon IGBT Modules In Stock: 1250 pcs (Trenchstop IGBT4)
Seeria / tehnoloogia	Trenchstop IGBT3 - E3 seeria	Trenchstop IGBT4 - E4 seeria
Konfiguratsioon	Kahekordne poolsild	Kahekordne poolsild
Koguja-emitteri pinge	1700 V	1700 V
Nominaalne koguja vool	300 A (max 404 A temperatuuril 25 ° C)	300 a pidev, kuni 440 A temperatuuril 25 ° C
Energia hajumine	1,45 kW	1,8 kW
Töötemperatuurivahemik	–40 ° C kuni +125 ° C	–40 ° C kuni +150 ° C
Soojusresistentsus	Rthjc ≈ 0,085 k/w;Rthch ≈ 0,033 k/w	Rthjc ≈ 0,083 k/w;Rthch ≈ 0,033 k/w
Küllastuspinge (VCESAT)	~ 2,0 V tüüpiline	~ 1,95 V tüüpiline
Energia vahetamine	Sisselülitamine ≈ 105 MJ, väljalülitus ≈ 94 MJ	Sisselülitamine ≈ 63 MJ, väljalülitus ≈ 55 MJ
Mooduli suurus ja kaal	62 mm pakett;106 × 61 × 30 mm;~ 340 g	Samad mõõtmed;~ 340 g
Isolatsioon ja ohutus	Tavaline isolatsioon, 3,4 kV RMS testipinge	Täiustatud isolatsioon, 4 kV RMS isoleerimine, kõrgem Rooma ja kliirens
Värava-emitteri pinge max	± 20 V	± 20 V

Järeldus

Infineon FF300R17KE3_S5 FF300R17KE3_S5 INFINEON IGBT Modules In Stock: 5200 pcs paistab silma tööstusharude usaldusväärse valikuna, mis nõuab stabiilset, suure võimsusega vahetavat jõudlust.Selle lai funktsioonide valik, tõestatud ohutusmeetmed ja kohanemisvõime mitme rakendusega rõhutavad selle rolli moodsa energiaelektroonika usaldusväärse komponendina.Kuigi eluea maksimeerimiseks on hädavajalikud hoolikas soojusjuhtimine ja korralikud sõidutehnikad, muudavad selle kasulikkuse ja usaldusväärsuse kasu selle väärtuslikuks investeeringuks.Neile, kes soovivad rakendada vastupidavat ja tõhusat energialahendust, pakub FF300R17KE3_S5 suurepärase jõudluse ja praktilisuse tasakaalu.
