Zeneri diood: funktsioonid, kasutusalad ja näpunäited

Zeneri diood on väike osa, mida kasutatakse vooluahelates, et pinge püsiks.See töötab vastupidiselt ja lülitub sisse, kui pinge liiga kõrgeks saab.See teeb selle kasulikuks muude osade kaitsmiseks ja fikseeritud pinge andmiseks.Selles artiklis saate teada, mida Zeneri dioodid teevad, kuidas neid kasutada ja miks neist on abi elektroonilistes projektides.

Kataloog

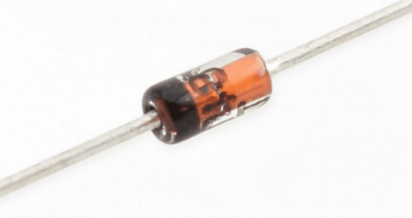

Joonis 1: Zeneri diood

Ülevaade Zeneri dioodist

A Zeneri diood on spetsiaalne diooditüüp, mis võimaldab voolu voolata tagurpidi, kui pinge jõuab teatud läveni, mida tavaliselt nimetatakse kui Zeneri dioodipinge, mis määratleb punkti, kust regulatsioon algab.Tavalised dioodid blokeerivad elektrienergia voolamist tagurpidi, kuid Zeneri dioodid valmistatakse selle ohutult käsitsemiseks.See aitab pinget ahelas püsivalt hoida.Kui pinge läheb liiga kõrgeks, lülitub Zeneri diood sisse ja hoiab täiendava pinge kontrolli all.Sellepärast kasutatakse seda sageli ahelates, mis vajavad stabiilset pinget.See on lihtne ja kasulik osa, mis aitab kaitsta teisi komponente ja jätkab asju nii, nagu peaks.

Zeneri dioodi funktsioonid

Pinge reguleerimine

Zeneri diood aitab hoida pinget ahelas stabiilses, isegi kui sisendpinge tõuseb üles või alla.See on oluline vooluringide jaoks, mis vajavad korralikuks töötamiseks ühtlast pinget, näiteks toiteallikaid või andureid.

Ülepinge kaitse

Kui vooluahela pinge tõuseb liiga kõrgeks, lülitub Zeneri diood sisse ja võimaldab lisavoolul selle ohutult läbi voolata.See kaitseb muid vooluringi osi kahjustuste saamise eest.

Pingeviide

Zeneri dioode saab kasutada konstantse pinge loomiseks, mida ahela muud osad saavad järgida.Sellest on abiks süsteemide ehitamine, mis vajavad muude signaalide võrdlemiseks või juhtimiseks fikseeritud ja teadaolevat pinget.

Lainekuju lõikamine

Zeneri dioodid võivad signaali üla- või alaosa ära lõigata, kui see ületab seatud pinge taseme.See aitab signaali kujundada või eemaldada soovimatud pingetõusud.

Operatsioonide vahetamine

Mõnes vooluringis kasutatakse zeneri dioode süsteemi osade sisse- või väljalülitamiseks sõltuvalt pingest.Kui pinge jõuab zeneri tasemeni, hakkab diood juhtima, mis võib käivitada vooluringis muid toiminguid.

Zeneri dioodide peamised omadused

Tegutseb vastupidises eelarvamuses

Erinevalt tavalistest dioodidest, mis töötavad ainult ettepoole suunatud eelarvamustega, töötatakse zeneri dioodid tööks, kui pinge kantakse vastupidises suunas.

Stabiilne jaotuspinge

Neil on fikseeritud pingepunkt, mida nimetatakse Zeneri pingeks, kus nad hakkavad vastupidiselt juhtima.See muudab need kasulikuks pinge püsimiseks vooluringis.

Kiire reageerimine pingemuudatustele

Zeneri dioodid võivad kiiresti reageerida, kui pinge läheb liiga kõrgeks, aidates vooluringi viivitamata kaitsta.

Saadaval erinevatel pingereitingutel

Leiate Zeneri dioodid, millel on palju erinevaid pingetasemeid, nii et saate oma vooluringi vajaduste jaoks valida õige.

Väike ja hõlpsasti kasutatav

Need on väikesed ja enamusele elektroonilistele projektidele hõlpsasti lisatavad, olgu siis leivalaua kasutamine või jootmise tahvlisse.

Zeneri dioodide vooluringi skeem

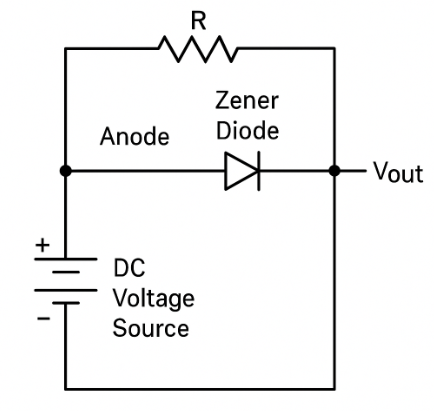

Joonis 2: Zeneri dioodide vooluahela skeem

See on lihtne zeneri dioodiahel, mida kasutatakse ühtlase pinge säilitamiseks.Aku või toiteallikas saadab voolu takisti kaudu, mis aitab kontrollida, kui palju voolu voolab.Zeneri diood asetatakse vastupidises suunas ja hakkab töötama ainult siis, kui pinge jõuab teatud tasemeni.Kui see sisse lülitatakse, hoiab see väljundpinge (VOUT) oma seatud väärtusest kõrgemale minema.Takisti kaitseb dioodi, peatades liiga palju voolu voolamist.

Kasutades zeneri dioodi vooluringi kujunduses

Valige õige Zeneri diood

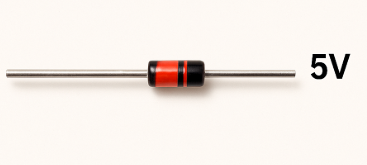

Joonis 3: valige õige Zeneri diood

Valige jaotuspingega Zeneri diood, mis vastab pingele, mida soovite oma vooluringis kindlalt hoida.Näiteks kui vajate 5 V väljundit, kasutage 5 V Zeneri dioodi.

Ühendage Zeneri diood tagurpidi

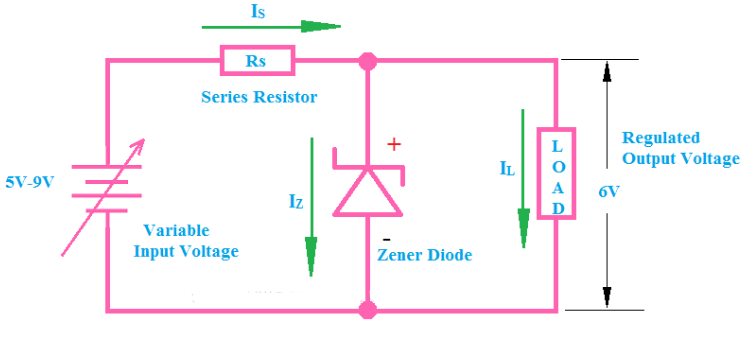

Joonis 4: ühendage Zeneri diood tagurpidi

Pange Zeneri diood vastupidisesse eelarvamusse, ühendage selle anood negatiivse küljega ja katood positiivse küljega, kus soovite pinget kontrollida.

Lisage seeria takisti

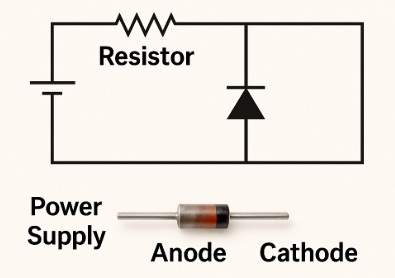

Joonis 5: lisage seeriatakisti

Pange takisti järjestikuse toiteallikaga enne Zeneri dioodi.See takisti piirab läbi dioodi voolavat voolu ja kaitseb seda kahjustuste eest.

Rakendage sisendpinget

Joonis 6: rakendage sisendpinget

Ühendage alalispinge allikas.Veenduge, et sisendpinge oleks suurem kui zeneri pinge, et diood saaks väljundit korralikult reguleerida.

Mõõda väljundpinge

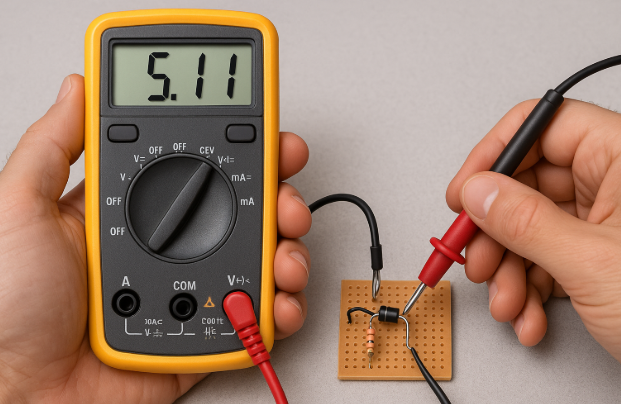

Joonis 7: Mõõtke väljundpinget

Kontrollige Zeneri dioodi pinget.See peaks jääma dioodi jaotuspinge lähedal, isegi kui sisendpinge muutub.

Zeneri dioodide rakendused

Pinge reguleerimine

Zeneri dioode kasutatakse laialdaselt toiteallikate konstantse väljundpinge säilitamiseks ja tundlike komponentide kaitsmiseks pinge kõikumiste eest.

Hüvituskaitse

Nad toimivad kaitseseadmena pingetõusude vastu, aidates vältida vooluahelate kahjustusi järskude tõusu ajal.

Operatsioonide vahetamine

Digitaalsetes loogikaahelates kasutatakse zeneri dioode lülitamiseks ja lainekuju lõikamiseks signaalide taseme kujundamiseks.

Pingeviide

Zeneri dioodid pakuvad analoog-digitaalmuundurites ja operatiivse võimendi vooluahelates kasutamiseks stabiilset võrdluspinget.

Arvesti kaitse

Need aitavad kaitsta mõõtevahendeid juhusliku ülepinge eest, kinnitades liigse pingetaseme.

Lainekuju lõikamine

Lõigates sisendlainekujude osad, aitavad Zeneri dioodid signaali kujundamisel ja konditsioneerimisel.

Zeneri dioodide eelised ja puudused

Zeneri dioodide eelised

• Täpne pingeregulatsioon

Zeneri dioodid säilitavad koormuste lõikes stabiilse pinge, muutes need kõige paremini reguleeritud toiteallikate jaoks.

• Lihtne disain

Neid on lihtne kasutada ja integreeruda vooluahelatesse ilma keerukate komponentideta.

• kulutõhus

Zeneri dioodid on taskukohased, muutes need sobivaks suuremahulisteks ja eelarvesõbralikeks rakendusteks.

• Kompaktne suurus

Nende väike suurus sobib suurepäraselt ruumi piiratud elektrooniliste disainilahenduste jaoks.

• kahekordne funktsionaalsus

Nad saavad töötada nii pingeregulaatoritena kui ka kaitseelementidena ülepinge vastu.

Zeneri dioodide puudused

• Piiratud praegune võimsus

Nad saavad hakkama ainult väikestes kogustes voolu, mis sobib suure võimsusega rakenduste jaoks.

• Temperatuuri tundlikkus

Nende jõudlus võib erineda temperatuurimuutustega, mõjutades pinge stabiilsust.

• Pole hea kõrge efektiivsuse jaoks

Zeneripõhine reguleerimine võib pideva voolu tõttu energiat raisata suuremates süsteemides.

• Müra genereerimine

Zeneri dioodid võivad tundlikes analoogskeemides tekitada elektrimüra.

Zener vs tavaline dioodi võrdlus

Levinud vead, mida Zeneri dioodidega töötades vältida

• Ei ole seeriatakisti: Kui te ei kasuta Zeneri dioodiga takisti, võib selle läbi vaadata liiga palju voolu.See võib dioodi kahjustada.

• Kasutades allpool Zeneri pinget: Zeneri diood toimib ainult siis, kui vastupidine pinge saavutab oma seatud taseme.Kui pinge on sellest madalam, ei tee ta oma tööd.

• Vale polaarsus: Zeneri dioodid tuleb tööks tagurpidi ühendada.Kui ühendate need valel viisil, ei reguleeri nad pinget.

• Üleminek võimsuse hinnang: Zeneri dioodid saavad hakkama ainult teatud koguse võimsusega.Kui liiga palju voolab, võib diood üle kuumeneda ja töö lõpetada.Veenduge, et pinge ja praegune püsib turvalises vahemikus.

Järeldus

Zeneri dioodid aitavad pinget ohutuna ja kindlalt hoida vooluringis.Neid on lihtne kasutada, väikese suurusega ja töötavad hästi paljudes seadmetes.Kuna need on odavad ja usaldusväärsed, on need suurepärased hulgimüügiks.Kui soovite tellida Zeneri dioodid, võtke meiega üksikasju ühendust.
