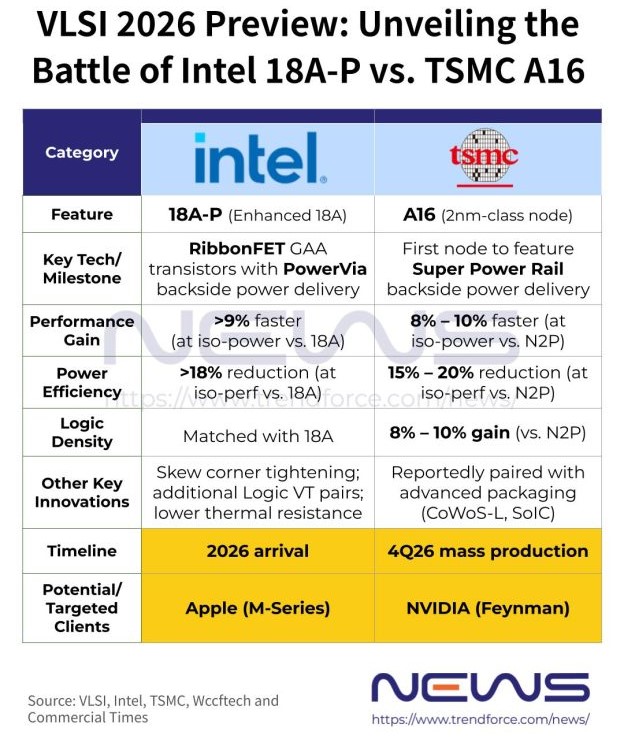

Selle taustal on eelseisev VLSI sümpoosion muutunud Inteli ja TSMC vahelise konkurentsi oluliseks etapiks täiustatud protsessitehnoloogias.TSMC peaks üritusel esitlema oma 2nm-klassi A16 angstrom CMOS-tehnoloogiat.Protsess kasutab gate-all-around ehk GAA-transistore ja juurutab tagumise toiteedastuse uue Super Power Raili ehk SPR-disaini kaudu.
Intel on juba avalikustanud mõned oma 18A-P protsessi põhidetailid.Meediaaruannete kohaselt jäävad 18A-P peamised struktuuriparameetrid, sealhulgas raamatukogu kõrgus ja kontakti polüsamma, samaks kui 18A protsessi algtasemel.Peamised uuendused on keskendunud transistori tasemel häälestamisele ja pinge optimeerimisele.VT BT paarivalikute arvu on suurendatud neljalt 18A-lt enam kui viiele ning ülimadala lävipinge ehk ULVT ja madala lävipinge ehk LVT vahele on lisatud uus loogikalävipinge.
18A-P protsess parandab ka protsessi varieeruvuse juhtimist ja termilist efektiivsust, toetades selle väikese võimsusega ja suure jõudlusega eesmärke.Need täiustused on üks põhjusi, miks Apple ja teised muinasjuttude kiibidisainerid näitavad tehnoloogia vastu suuremat huvi.Nende jõudluse suurendamiseks on Intel kasutusele võtnud uued RibbonFET-i variandid, mis põhinevad selle kõikehõlmaval arhitektuuril, sealhulgas täiustatud kontaktiga suure jõudlusega transistorid ja optimeeritud vähese energiatarbega seadmed, mis tugevdavad seadme alust parema jõudluse ja energiatõhususe saavutamiseks.
Intel ütles ka, et on pingutanud 18A-P protsessi viltuseid nurki 30%, eesmärgiga parandada jõudluse järjepidevust ja vähendada varieeruvust.Viltused nurgad viitavad erinevustele transistori jõudluses ja võimsusomadustes samas protsessisõlmes.Kuna pooljuhtide tootmine areneb agressiivsemate sõlmedeni, muutub transistoride käitumine üha ebaühtlasemaks, muutes varieeruvuse kontrolli suureks väljakutseks.
Inteli esimene 18A protsessil põhinev toode Panther Lake jõudis väidetavalt hulgitootmisse 2025. aasta lõpuks. Ettevõte kavatseb 18A-st tuletatud protsessitehnoloogiad kasutusele võtta etapiviisiliselt, 18A-P peaks jõudma 2026. aastal ja 2028. aastaks on kavas täiendada 18A-PT protsessi.
Vahepeal valmistub TSMC oma A16 protsessi debüüdiks, mis on ettevõtte esimene Super Power Rail tehnoloogial põhinev sõlm.Protsessi esitletakse ametlikult VLSI sümpoosionil, mis on kavandatud 14.–18. juunini. TSMC andmetel võib A16 jõudlust täiustatud N2P-sõlmega võrreldes parandada sama võimsusega 8–10%, vähendada energiatarbimist 15–20% sama jõudluse juures ja suurendada 10% kiibi tihedust 8%.
TSMC kavatseb alustada A16 masstootmist 2026. aasta neljandas kvartalis. Tööstuse kuulujutud viitavad laialdaselt sellele, et Nvidia Feynmani kiip võib olla esimene toode, mis protsessi kasutusele võtab.Tarneahela allikad näitavad, et A16 seotakse CoWoS-L ja SoIC täiustatud pakkimistehnoloogiatega, mis võimaldab süsteemi skaleerida kuni 9,5 korda võrestiku suurusest.Protsess on peamiselt suunatud suure jõudlusega andmetöötluse ehk HPC töökoormustele.
