Isoleeritud vs isoleerimata toitemuundurid: erinevused, tööpõhimõtted ja rakendused

Toitemuundurid on olulised paljudes elektroonikaseadmetes, aidates juhtida ja anda õiget pinget.Selles artiklis selgitatakse isoleeritud ja isoleerimata muundureid, nende tööd, nende erinevusi, eeliseid ja kasutusalasid.See hõlmab ka disaininõuandeid, levinud vigu ja kaasaegseid trende, mis aitavad mõista ja valida õiget muundurit.

Kataloog

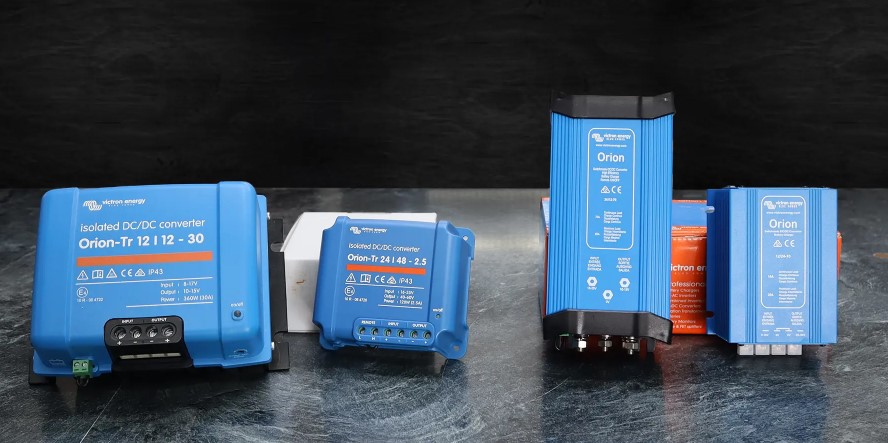

Joonis 1. Toitemuundur

Mis on isoleeritud ja isoleerimata toitemuundur?

Toitemuundurid on seadmed, mis muudavad elektrienergiat ühest vormist teise.Neid on peamiselt kahte tüüpi: isoleeritud ja isoleerimata.Isoleeritud muundurid tagavad ohutuse, eraldades sisendi ja väljundi, samas kui isoleerimata muundurid on lihtsamad ja tõhusamad madalpingel kasutamiseks.

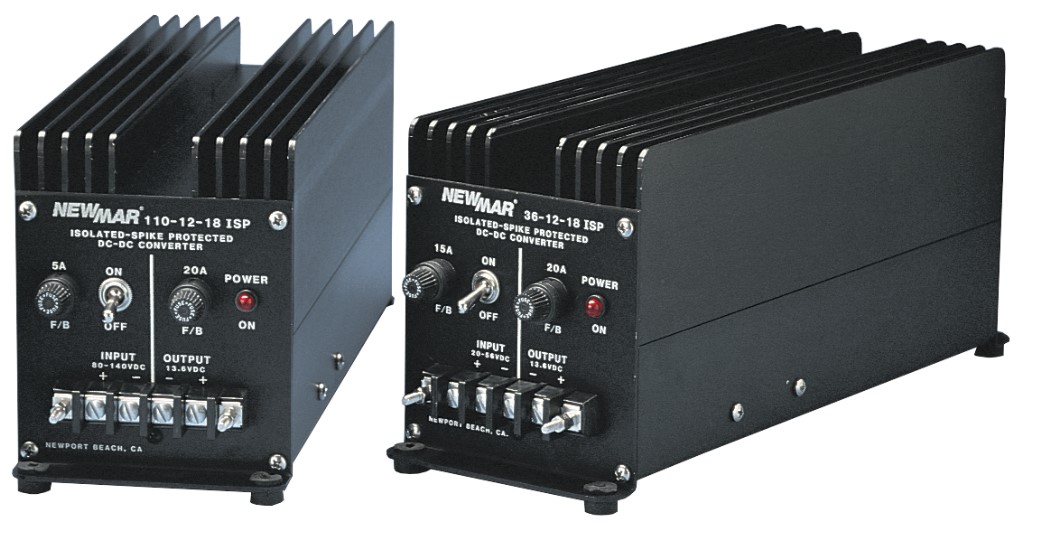

Joonis 2. Isoleeritud toitemuundur

An isoleeritud muundur on võimsusmuundur, mille sisend ja väljund ei ole otse ühendatud.See kasutab nende vahel energia ülekandmiseks trafot.See tähendab, et elektrienergia edastatakse otsejuhtmeühenduse asemel magnetühenduse kaudu.Seetõttu ei saa elekter voolata otse sisendist väljundisse, mis parandab ohutust ning kaitseb kasutajaid ja seadmeid.Isolatsioon on eriti oluline süsteemides, kus on tegemist kõrge pingega või kus on võimalik inimeste kontakt.

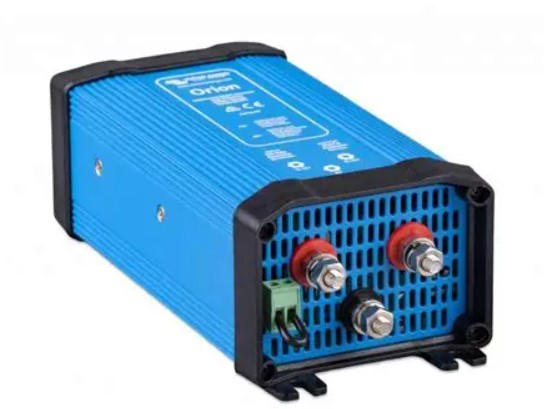

Joonis 3. Isoleerimata toitemuundur

Isoleerimata võimsusmuundur on muundur, mille sisend ja väljund on otse ühendatud, mis tähendab, et neil on sama elektriline maandus.See ei kasuta trafot ja energia voolab otse läbi elektrooniliste komponentide, nagu induktiivpoolid, kondensaatorid ja lülitid.Kuna isolatsiooni pole, on need muundurid disainilt lihtsamad ja vajavad vähem komponente.See muudab need väiksemaks, kergemaks, tõhusamaks ja kuluefektiivsemaks.

Kuidas isoleeritud ja isoleerimata toitemuundurid töötavad

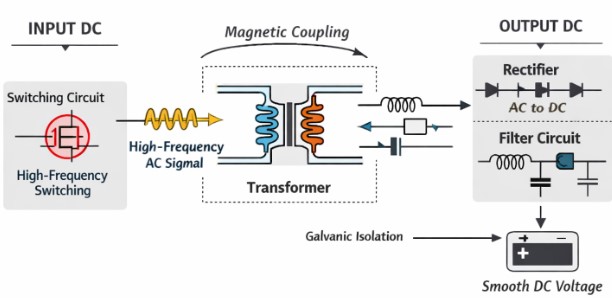

Joonis 4. Isoleeritud võimsusmuunduri tööpõhimõte

Eraldatud võimsusmuundur töötab otseühenduse asemel energia saatmise kaudu trafo kaudu.Esiteks lülitatakse sisendvõimsus elektrooniliste lülitite abil väga kiiresti sisse ja välja.See loob kõrgsagedusliku vahelduvsignaali, mis rakendatakse trafole.Seejärel edastab trafo magnetilise sidestuse kaudu energia sisendpoolelt väljundpoolele, hoides samal ajal mõlemad pooled elektriliselt lahus.Pärast seda alaldatakse ja filtreeritakse väljundsignaal, et saada sujuv ja stabiilne alalispinge.

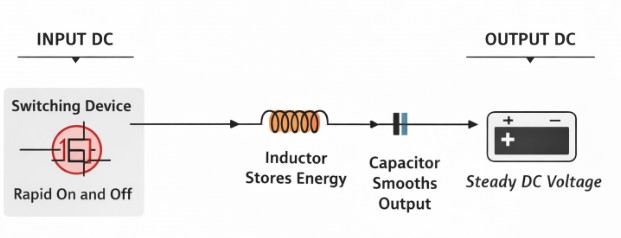

Joonis 5. Isoleerimata toitemuunduri tööpõhimõte

Isoleerimata võimsusmuundur töötab, saates energia otse sisendist väljundisse ilma trafot kasutamata.Lülitusseade lülitub kiiresti sisse ja välja, et kontrollida, kui palju energiat üle kantakse.Induktiivpool salvestab ajutiselt energiat, kui lüliti on sisse lülitatud, ja vabastab selle, kui lüliti on välja lülitatud.Seejärel silub kondensaator väljundit, et tagada püsiv alalispinge.

Erinevused isoleeritud ja isoleerimata toitemuundurite vahel

Funktsioon	Isoleeritud Konverter	Isoleerimata Konverter
Ühendus	Otsene elektriühendus puudub sisendi ja väljundi vahel	Otsene elektriühendus (sama maa)
Trafo	Energia saamiseks kasutab trafot ülekandmine ja isoleerimine	Ei kasuta trafot
Ohutus	Kõrge ohutus, kaitseb kasutajaid ja tundlikud ahelad	Madalam ohutus, puudub kaitse otsesed vead
Pinge teisendamine	Saab kergesti üles või alla astuda pinge	Saab liikuda üles/alla, kuid samas piires vooluringi maandus
Suurus ja maksumus	Suurem, raskem ja palju muud kallis	Väiksem, kergem ja odavam
Tõhusus	Trafo tõttu veidi madalam kaotused	Suurem efektiivsus (vähem komponendid)
Keerukus	Keerulisem disain ja juhtimine	Lihtsam disain
Müra isolatsioon	Parem müra ja häired isolatsioon	Rohkem müra võib läbida
Rakendused	Toiteadapterid, laadijad, meditsiinilised ja tööstussüsteemid	Akuseadmed, sisseehitatud süsteemid, pingeregulaatorid
Näited	Tagasilend, edasi, lükake-tõmba muundurid	Buck, Boost, Buck-boost muundurid

Toitemuundurites kasutatavad isoleerimismeetodid

• Trafo isoleerimine - Kasutab trafot võimsuse ülekandmiseks sisendi ja väljundi vahel ilma otsese elektriühenduseta, pakkudes tugevat isolatsiooni.

• Optosider (optiline isolatsioon) - Kasutab valgust signaalide edastamiseks üle isolatsiooni, peamiselt tagasiside ja juhtimisahelate jaoks.

• Mahtuvuslik isolatsioon - Kasutab kondensaatoreid signaalide edastamiseks elektriväljade kaudu, mis sobib kiirete ja väikese võimsusega rakenduste jaoks.

• Magnetiline (induktiivne) isolatsioon - Kasutab signaalide edastamiseks magnetvälju, mida tavaliselt kasutatakse digitaalsetes sideahelates.

• Digitaalsed isolaatorid - Pooljuhtseadmed, mis tagavad isolatsiooni, võimaldades samas kiiret signaaliedastust, kasutades mahtuvuslikke või magnetilisi meetodeid.

• Isolatsioonivõimendid - Spetsiaalsed võimendid, mis edastavad analoogsignaale ohutult üle isolatsioonibarjääri.

• Fiiberoptiline isolatsioon - Kasutab optilist kiudu signaalide edastamiseks täieliku elektriisolatsiooniga, mis sobib ideaalselt kõrgepinge või mürarohke keskkonna jaoks.

Isoleeritud toitemuundurite eelised

• Kõrge ohutus

Tagab sisendi ja väljundi elektrilise eraldamise, nii et kasutajad ja seadmed on kaitstud elektrilöökide ja rikete eest.

• Elektriisolatsioon

Peatab alalisvoolu vooluahelate vahel, aidates vältida kahjustusi, kui ühel küljel tekib rike.

• Müra vähendamine

Vähendab elektrilist müra ja häireid, mis aitab ahelatel töökindlamalt töötada.

• Paindlik pinge muundamine

Saab pinget kergesti suurendada või vähendada trafo abil, muutes selle kasulikuks erinevate toitevajaduste jaoks.

• Parem kaitse

Kaitseb tundlikke komponente pinge järskude, liigpingete ja lühiste eest.

• Maandusahela ennetamine

Väldib erinevatest maapinna tasemetest põhjustatud probleeme, parandades süsteemi stabiilsust.

• Lai rakenduskasutus

Tavaliselt kasutatakse laadijates, adapterites, meditsiiniseadmetes ja tööstussüsteemides, kus ohutus on oluline.

Isoleerimata toitemuundurite eelised

• Kõrge Tõhusus

Kasutab vähem komponente ja pole trafot, seega on energiakadu väike ja koormusele antakse rohkem võimsust.

• Väike suurus

Kompaktne disain ilma mahukate osadeta muudab selle ideaalseks kaasaskantavate ja piiratud ruumiga seadmetele.

• Kiire reageerimine

Kohandub kiiresti sisendpinge või koormuse muutustega, aidates säilitada stabiilset väljundit.

• Sobib väikese võimsusega kasutamiseks

Töötab hästi vähese energiatarbega rakendustes, nagu mobiilseadmed, andurid ja manussüsteemid.

• Kõrge töökindlus

Vähem komponente vähendab tõrkepunkte, parandades vastupidavust ja pikaajalist jõudlust.

• Vähem soojuse tootmist

Suurem efektiivsus tähendab, et vähem energiat raisatakse soojusena, mis parandab üldist jõudlust.

• Kerge

Raskete komponentide, näiteks trafode puudumine muudab süsteemi kergemaks ja hõlpsamini käsitsetavaks.

Isoleeritud võimsusmuundurite rakendused

Joonis 6. Isoleeritud võimsusmuundurite rakendused

Toiteadapterid ja laadijad

Kasutatakse telefonilaadijates, sülearvutite adapterites ja toiteallikates turvalise ja isoleeritud toite pakkumiseks.

Meditsiiniseadmed

Kasutatakse sellistes seadmetes nagu patsiendimonitorid ja pildistamissüsteemid, kus elektriohutus on kriitiline.

Tööstussüsteemid

Kasutatakse tehase masinates ja juhtimissüsteemides seadmete ja operaatorite kaitsmiseks.

Telekommunikatsiooniseadmed

Kasutatakse sidesüsteemides stabiilse ja müravaba toite tagamiseks.

Taastuvenergiasüsteemid

Kasutatakse päikeseinverterites ja tuulesüsteemides energia ohutuks muundamiseks ja haldamiseks.

Elektrisõidukid (EV-d)

Kasutatakse pardalaadijates ja toitesüsteemides ohutu energiaülekande tagamiseks.

Lennundus ja kaitse

Kasutatakse lennuki- ja kaitseelektroonikas, kus töökindlus ja isolatsioon on väga olulised.

Isoleerimata toitemuundurite rakendused

Joonis 7. Isoleerimata toitemuundurite rakendused

Akutoitega seadmed

Kasutatakse telefonides, sülearvutites ja kaasaskantavates vidinates erinevate osade pinge tõhusaks reguleerimiseks.

Pingeregulaatorid

Kasutatakse vooluahelates pinge suurendamiseks või alandamiseks, et komponendid saaksid õiget toidet.

Manussüsteemid

Kasutatakse mikrokontrollerites ja andurites stabiilse toite tagamiseks väikestes elektroonilistes süsteemides.

LED-draiverid

Kasutatakse LED-ide õige pinge ja voolu andmiseks stabiilse ja tõhusa valgustuse tagamiseks.

Autoelektroonika

Kasutatakse autodes selliste süsteemide nagu andurid, kuvarid ja juhtseadmed toiteks.

Arvutisüsteemid

Kasutatakse arvutites ema- ja trükkplaatide pinge reguleerimiseks.

Tarbeelektroonika

Kasutatakse sellistes seadmetes nagu telerid, ruuterid ja väikesed seadmed lihtsaks ja tõhusaks võimsuse muundamiseks.

Kuidas vähendada müra isoleerimata muundurites?

Müra isoleerimata muundurites saab vähendada kasutades kondensaatorid ja induktiivpoolid väljundi tasandamiseks ja soovimatute signaalide filtreerimiseks, säilitades samal ajal vooluringi paigutus lühike ja korralik.Õige maandus, eriti a tahke alusplaat, aitab minimeerida müra ja parandada voolu tagasivoolu.Lahtisidestuskondensaatorite paigutamine IC-de lähedusse parandab stabiilsust ja kasutamist madal ESR kondensaatorid parandavad filtreerimise jõudlust.

Lisamine ferriithelmed ja tavarežiimi filtrid aitab samal ajal blokeerida kõrgsageduslikku müra snubber ahelad vähendada pinge hüppeid ja helinat.Voolusilmuste ja lülitussõlmede väikesena hoidmine on elektromagnetiliste häirete (EMI) vähendamiseks ülioluline ning hoolikas marsruutimine takistab müra mõjutamast tundlikke signaale.

Kasutades kvaliteetsed komponendid, optimeerides lülitussagedus, ja selliste tehnikate rakendamine nagu pehme lülitus või hajuspektri juhtimine võib müra veelgi vähendada.Õige termiline disain ja testimine selliste tööriistadega nagu ostsilloskoop aitab ka müra tõhusalt tuvastada ja minimeerida.

Valik isoleeritud ja isoleerimata toitemuundurite vahel

tegur	Isoleeritud Konverter	Isoleerimata Konverter
Ohutusnõue	Pakub täielikku elektrivarustust eraldamine, kasutajate ja tundlike seadmete kaitsmine	Pole isolatsiooni, seega võivad vead tekkida mõjutavad otseselt koormust
Maksumus	Suurem tänu trafole ja lisakomponendid	Madalam tänu lihtsamale disainile ja vähem komponente
Suurus ja ruum	Suurem ja raskem, sest trafo ja lisaskeemid	Kompaktne ja kerge, ideaalne väikeste seadmete jaoks
Tõhusus	Trafo tõttu veidi madalam ja lülituskaod	Suurem efektiivsus vähemaga energiakaod
Rakenduse tüüp	Kasutatakse meditsiinis, tööstuses, telekommunikatsioon ja kõrgepingesüsteemid	Kasutatakse kaasaskantavates seadmetes, manustatud süsteemid ja väikese võimsusega elektroonika
Müra käsitlemine	Parem isolatsioon vähendab müra ja ahelatevahelised häired	Sisendi vahel võib läbida rohkem müra ja väljund
Pinge teisendamine	Saab kergesti üles või alla astuda suured pingetasemed ohutult	Sobib väiksema pingega muutused samas süsteemis
Keerukus	Nõuab keerukamat disaini hoolikas kontroll ja kaitse	Lihtne disain, lihtsam rakendada ja hooldada
Usaldusväärsuse vajadused	Parem kriitiliste süsteemide jaoks, kus ebaõnnestumine ei ole vastuvõetav	Sobib vähemkriitilistele ja lihtsamad rakendused
Reguleerimine ja kontroll	Kasutab sageli tagasiside eraldamist (nt optronid) stabiilse väljundi jaoks	Otsene juhtimine ilma isolatsioonita muudab disaini lihtsamaks

Järeldus

Isoleeritud ja isoleerimata muunduritel on igaühel oma eelised ja kasutusalad.Õige valik sõltub ohutusest, kuludest, suurusest ja kasutusvajadustest.Mõistes nende funktsioone, projekteerimismeetodeid ja levinud probleeme, saate luua tõhusaid, töökindlaid ja kompaktseid toitesüsteeme kaasaegsetele elektroonikaseadmetele.
