Edastusliin selgitatud: kuidas see töötab, PCB disain ja rakendus

May06
Sirvima: 270
Edastusliin on kaasaegse elektroonika oluline osa, mis võimaldab kõrgsageduslikel ja kiiretel signaalidel edastada usaldusväärselt minimaalsete moonutuste ja signaalikadudega.Selles artiklis selgitatakse, mis on ülekandeliin, kuidas see töötab, millised on peamised elektroonilistes süsteemides kasutatavad ülekandeliinid ja kuidas need erinevad tavalistest juhtmetest.See hõlmab ka levinumaid ülekandeliinide probleeme, nende tähtsust kiirete PCBde projekteerimisel ning ülekandeliinide praktilisi rakendusi RF-süsteemides, sidevõrkudes ja kaasaegsetes elektroonikaseadmetes.

Kataloog

1. Mis on ülekandeliin?
2. Kuidas ülekandeliin töötab?
3. Edastusliinide tüübid: (koaksiaal, mikroriba, ribaliin, keerdpaar)
4. Edastusliin vs tavaline juhe
5. Ühise ülekandeliini probleemid ja nende põhjused
6. Miks on ülekandeliinid kiire PCB projekteerimisel olulised?
7. Edastusliinide praktilised rakendused kaasaegses elektroonikas
8. Kuidas teada saada, kas PCB jälge tuleks käsitleda ülekandeliinina
9. Järeldus

Transmission Line

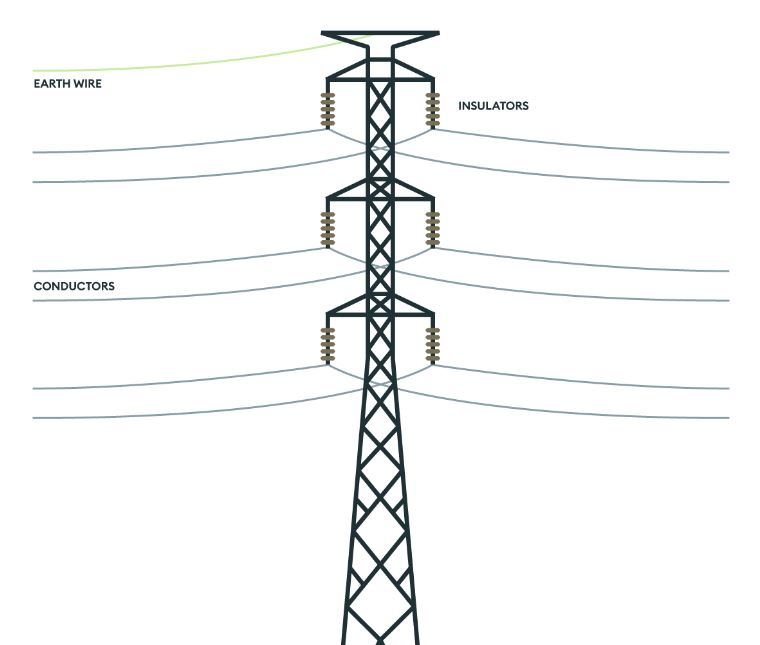

Joonis 1: Edastusliin

Mis on ülekandeliin?

Edastusliin on spetsiaalselt loodud tee, mis kannab elektrilisi signaale või energiat, säilitades samal ajal kontrollitud elektrilised omadused.Erinevalt tavalisest juhtmest on selle pikkuses määratletud sellised omadused nagu takistus, mahtuvus ja induktiivsus, mis võimaldab tal usaldusväärsemalt käsitleda kõrgsageduslikke signaale, pikki vahemaid ja kiireid signaalide üleminekuid.Selle kontrollitud struktuuri tõttu käsitletakse ülekandeliini pigem tervikliku süsteemina kui lihtsa elektriühendusena, mistõttu on see oluline stabiilse ja täpse signaaliedastuse jaoks kaasaegses elektroonikas.

Kuidas ülekandeliin töötab?

Working Principle of Transmission Line

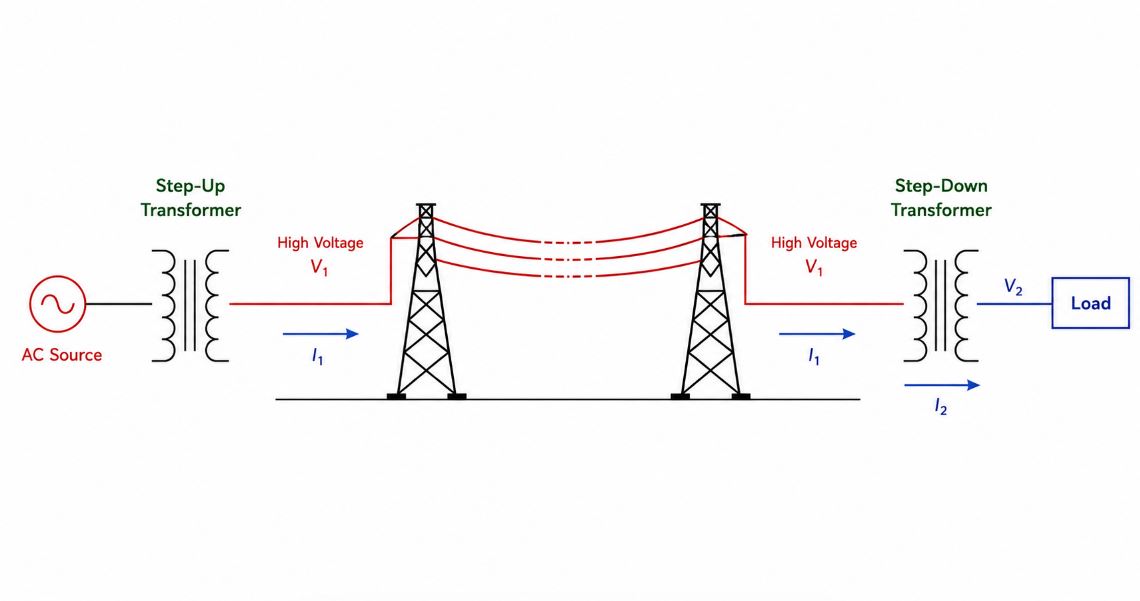

Joonis 2: Edastusliini tööpõhimõte

Edastusliin kannab elektrilisi signaale liikuvate lainetena mööda kontrollitud rada, selle asemel, et edastada neid koheselt ideaalse juhtmena.Pinge rakendamisel levib signaal läbi liini piiratud kiirusega, samal ajal kui liini hajutatud induktiivsus, mahtuvus ja iseloomulik impedants kontrollivad signaali käitumist edastamise ajal.Kui impedants on õigesti sobitatud, liigub signaal tõhusalt minimaalse kaoga, kuid impedantsi mittevastavus võib põhjustada signaali peegeldusi, moonutusi ja müra, eriti kiirete PCB jälgede, RF-süsteemide ja sideahelate puhul, kus signaali terviklikkus on kriitiline.

Edastusliinide tüübid: (koaksiaal, mikroriba, ribaliin, keerdpaar)

Funktsioon
Koaksiaalkaabel
Mikroriba
Ribajoon
Keerdpaar
Struktuur
Keskne varjestusega juht
PCB jälg maapinna kohal
PCB jälg kahe maapinna vahel
Kaks keerdunud isoleeritud juhtmed
Varjestus Tase
Kõrge
Mõõdukas
Väga kõrge
Madal kuni Mõõdukas
Ühine kasutamine
RF süsteemid, antennid, kaabeltelevisioon
Kiire PCB ja RF ahelad
Tundlik kõrgsageduslike PCB-de kujundused
Ethernet ja sidekaablid
Signaal Terviklikkus
Suurepärane
Hea
Suurepärane
Hea
Sekkumine Vastupidavus
Väga tugev
Mõõdukas
Tugev
Vähendatud läbi traadi keeramise
Tüüpiline Takistus
50Ω või 75Ω
Umbes 50Ω
Umbes 50Ω
Umbes 100Ω
Sagedus Võimekus
Väga kõrge
Kõrge
Väga kõrge
Mõõdukas kuni Kõrge
Peamine Eelis
Tugev müra kaitse
Lihtne PCB rakendamine
Parem EMI varjestus
Madalad kulud ja paindlik
Peamine Piirang
Mahukas kaabel suurus
Rohkem paljastatud EMI-le
Keerulisem PCB disain
Vähem varjestus kui koaksiaalkaabel

Edastusliin vs tavaline juhe

3. Transmission Line vs Regular Wire

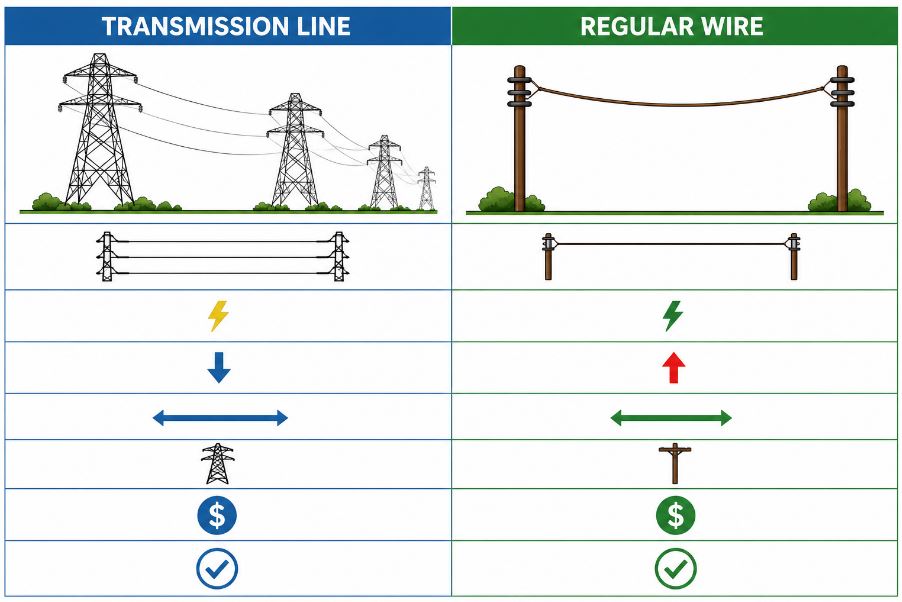

Joonis 3: Edastusliin vs tavaline juhe

Funktsioon
Ülekanne Liin
Tavaline traat
Eesmärk
Mõeldud kontrollitud signaali edastamine
Mõeldud põhiline elektriühendus
Signaali tüüp
Kõrge sagedusega ja kiireid signaale
Madal sagedus signaalid ja toiteedastus
Signaal Käitumine
Signaal liigub lainetuna
Signaali sageli koheldakse kohe
Takistus Kontrolli
On juhitav iseloomulik takistus
Ei kontrollita impedants
Signaal Terviklikkus
Minimeerib peegeldused ja moonutused
Rohkem kalduvus müra ja signaali kadu
Paljundamine Viivitus
Tähtis ja disainimisel arvesse võetud
Tavaliselt tühine
Levinud Struktuur
Ettevaatlikult juhi geomeetria
Lihtne juhi traat
Tüüpiline Rakendused
RF süsteemid, PCB jäljed, sideliinid
Toitejuhtmestik ja lihtsad vooluringid
Esitus kiirradades
Stabiilne ja usaldusväärne
Võib põhjustada signaali vead
Disain Keerukus
Keerulisem ja täpne
Lihtne ja odav

Levinud ülekandeliinide probleemid ja nende põhjused

Signaali peegeldus – Esineb siis, kui ülekandeliini ja koormuse vahel on takistuse mittevastavus, mille tõttu osa signaalist peegeldub tagasi ja tekitab moonutusi või helinaid.

Signaali sumbumine – Juhtub, kui signaal kaotab järk-järgult tugevuse juhi takistuse, dielektriliste kadude või pikkade edastuskauguste tõttu, mis vähendab üldist signaali kvaliteeti.

Elektromagnetilised häired (EMI) – Väline elektromagnetiline müra võib seostuda ülekandeliiniga ja rikkuda edastatavat signaali, eriti kõrgsagedussüsteemides.

Crosstalk – Tekib siis, kui lähedalasuvate ülekandeliinide signaalid segavad üksteist, tekitades soovimatut müra ja vähendades signaali terviklikkust.

Paljundamise viivitus – Signaalid vajavad ülekandeliini läbimiseks piiratud aega, mis võib kiiretes digitaalahelates tekitada aja- ja sünkroonimisprobleeme.

Halb lõpetamine – Vale lõpetamine võib põhjustada impedantsi mittevastavust, mis põhjustab signaali peegeldusi, ebastabiilsust ja sidevigu.

Miks on ülekandeliinid kiire PCB projekteerimisel olulised?

PCB projekteerimisel luuakse ülekandeliin, kui PCB jälg kannab kiireid või kõrgsageduslikke signaale, mis on tundlikud impedantsi, viivituse ja signaali peegelduste suhtes.Madalatel kiirustel käituvad jäljed nagu tavalised juhtmed, kuid suurematel kiirustel hakkavad nad toimima nagu ülekandeliinid, muutes signaali terviklikkuse säilitamiseks oluliseks sellised tegurid nagu jälje laius, jälje pikkus, maandus ja PCB kihi struktuur.Jõudluse parandamiseks kasutavad disainerid kontrollitud impedantsiga mikroriba- ja ribastruktuure, eriti sellistes ahelates nagu USB, HDMI, PCIe, DDR-mälu ja RF-süsteemid, kus halb marsruut võib põhjustada signaali moonutusi, müra ja ajastusvigu.

Edastusliinide praktilised rakendused kaasaegses elektroonikas

RF ja traadita sidesüsteemid – Antennide, saatjate ja vastuvõtjate ühendamiseks kasutatakse laialdaselt ülekandeliine, näiteks koaksiaalkaableid, minimeerides signaalikadu ja häireid.

Kiire PCB disain - Mikroriba ja ribaliini ülekandeliine kasutatakse PCB paigutustes kiirete digitaalsete signaalide edastamiseks kontrollitud takistuse ja stabiilse signaali terviklikkusega.

Ethernet ja andmeside – Keerdpaarülekandeliine kasutatakse tavaliselt Etherneti kaablites ja võrgusüsteemides, et vähendada müra ja parandada andmeedastuskindlust.

Arvuti ja olmeelektroonika – Sellised liidesed nagu USB, HDMI, PCIe ja DDR-mälu kasutavad signaali peegeldumise ja ajastusvigade vältimiseks ülekandeliini põhimõtteid.

RF ja mikrolaineahjud – Edastusliinid on väga kõrgetel sagedustel töötavates RF-võimendites, filtrites ja mikrolainesidesüsteemides hädavajalikud.

Radari- ja satelliitsüsteemid – Kõrgsageduslikud ülekandeliinid aitavad säilitada täpset ja stabiilset signaaliedastust radari- ja satelliitsideseadmetes.

Meditsiini- ja tööstusseadmed – Paljud meditsiinilised pildisüsteemid ja tööstuslikud juhtimisseadmed kasutavad ülekandeliine usaldusväärseks kiireks signaaliedastuseks ja müra vähendamiseks.

Kuidas teada saada, kas PCB jälge tuleks käsitleda ülekandeliinina

PCB jälge tuleks käsitleda ülekandeliinina, kui signaali kiirus, töösagedus või jälje pikkus muutub piisavalt suureks, et mõjutada signaali terviklikkust.Paljudes kiiretes digitaalahelates muutuvad ülekandeliini efektid oluliseks, kui jälje pikkus ületab ligikaudu ühe kuuendiku kuni ühe kümnendiku signaali tõusuaja kaugusest.See esineb tavaliselt sellistes liidestes nagu USB, HDMI, PCIe, DDR-mälu ja RF-ahelad, kus kiire lülituskiirus muudab signaalid peegelduste, viivituse ja impedantsi mittevastavuse suhtes tundlikumaks.Edastusliini käitumise ignoreerimine sellistes olukordades võib põhjustada müra, lainekuju moonutusi, ajastusvigu ja ebausaldusväärset vooluringi jõudlust.

Järeldus

Edastusliinid mängivad olulist rolli stabiilse ja täpse signaaliedastuse säilitamisel kaasaegsetes elektroonilistes ja sidesüsteemides.Nende juhitavad elektrilised omadused aitavad vähendada signaali peegeldusi, müra, sumbumist ja ajastusvigu, eriti kõrgsageduslike ja kiirete vooluahelate puhul.Edastusliini käitumise mõistmine, õige ülekandeliini tüübi valimine ja õigete PCB projekteerimistavade rakendamine on kõik olulised signaali terviklikkuse ja üldise süsteemi töökindluse parandamiseks sellistes rakendustes nagu raadiosagedusside, võrgud, olmeelektroonika ja kiired digitaalsed süsteemid.

Meist

IC COMPONENTS LIMITED

www.IC-Components.com - IC komponentide tarnija.Oleme üks kiiremini kasvavaid elektroonika IC -komponentide toote levitajaid, tarnekanali partner originaalse elektroonikatootjatega globaalse võrgu kaudu, mis teenindab elektroonikakomponente Uus originaal. Ettevõtte ülevaade>

Päring Online

Palun saatke RFQ, vastame kohe.


Korduma kippuvad küsimused [FAQ]

1. Miks on impedantsi sobitamine ülekandeliinides nii oluline?

Impedantsi sobitamine on oluline, kuna see võimaldab signaalidel liikuda minimaalse peegelduse ja moonutusega ülekandeliini kaudu. Kui allika, ülekandeliini ja koormuse takistus on õigesti sobitatud, edastatakse suurem osa signaali energiast tõhusalt sihtkohta.Kui aga impedantsid ei sobi, siis osa signaal peegeldub tagasi allika poole, mis võib tekitada helinat, lainekuju moonutused, ajastusvead ja ebastabiilne side.See muutub eriti kriitiliseks kiirete PCB-jälgede, RF-süsteemide ja digitaalsed liidesed, nagu HDMI, USB ja PCIe, kus isegi väike signaal terviklikkuse probleemid võivad mõjutada süsteemi üldist jõudlust.

2. Miks PCB jäljed käituvad suurel kiirusel nagu ülekandeliinid?

PCB jäljed hakkavad signaali tõustes käituma nagu ülekandeliinid ajad ja töösagedused muutuvad signaali jaoks piisavalt kõrgeks levimisviivitust ei saa enam ignoreerida.Madalatel kiirustel mõjub jälg nagu lihtne juhe, sest signaal näib peaaegu liikuvat koheselt.Kui lülituskiirus suureneb, käitub signaal nagu a liikuv laine mööda PCB jälge, muutes sellised omadused nagu impedants, jälje pikkus, maandus ja PCB virnastamine on olulised.See on miks vajavad kiired digitaalsed süsteemid kontrollitud impedantsi marsruutimist ja hoolikas PCB paigutuse disain, et vältida signaali peegeldusi ja ajastust probleeme.

3. Mis juhtub, kui ülekandeliini efekte eiratakse kiirahelates?

Edastusliini efektide ignoreerimine kiiretes vooluahelates võib põhjustada mitmed signaali terviklikkuse probleemid, mis vähendavad süsteemi töökindlust. Levinud probleemide hulka kuuluvad signaali peegeldused, müra, sumbumine, läbirääkimine, helisemine ja ajastusvead, mis on põhjustatud impedantsi mittevastavusest või kehvast PCB-st marsruutimine.Kiiretes liidestes, nagu DDR-mälu, PCIe ja RF sidesüsteemid, need probleemid võivad põhjustada rikutud andmeid, ebastabiilseid side või täielik signaalitõrge.Korralik ülekandeliin disain aitab säilitada nende all puhta ja stabiilse signaaliedastuse nõudlikud tingimused.

4. Miks kasutatakse RF-sidesüsteemides tavaliselt koaksiaalkaableid?

Koaksiaalkaableid kasutatakse laialdaselt RF-sidesüsteemides, kuna need tagavad tugeva varjestuse ja stabiilse impedantsi omadused. Nende struktuur, mis sisaldab keskjuhti, mida ümbritseb isolatsioon ja välimine kilp, aitab kaitsta signaale elektromagnetilised häired ja välismüra.See muudab koaksiaalseks kaablid, mis sobivad antennide, raadiosaatjate, satelliidisüsteemide ja kaabelsidevõrgud, kus on vaja säilitada signaali kvaliteet hädavajalik.Nad toetavad ka väga kõrge sagedusega töötamist suhteliselt väike signaalikadu võrreldes tavalise juhtmestikuga.

5. Kuidas parandavad mikroriba ja ribaliini ülekandeliinid PCB jõudlust?

Mikroriba ja ribaliini struktuurid parandavad PCB jõudlust pakkudes kontrollitud impedantsi ja paremat signaali terviklikkust kiireid signaale.Mikroriba asetab jälje maapinnast kõrgemale, samas kui ribaliin positsioneerib jälje kahe maapinna vahel täiendav varjestus.Need struktuurid aitavad vähendada signaali peegeldusi, elektromagnetilised häired ja lähedalasuvate jälgede vaheline läbirääkimine.Nad kasutatakse tavaliselt RF-ahelates, USB-s, HDMI-s, DDR-mälus ja muudes kiired PCB-rakendused, kus on signaali kvaliteet ja ajastuse täpsus oluline.

6. Miks on signaali peegeldumine üks levinumaid ülekandeliinide probleeme?

Signaali peegeldus on üks levinumaid ülekandeliine probleeme, sest see ilmneb alati, kui esineb impedantsi mittevastavus ülekandeliini ja ühendatud komponentide vahel.Kõigi asemel koormusele jõudev signaalienergia peegeldub osa signaalist tagasi mööda joont.Need peegeldused võivad moonutada lainekuju, tekitada helinaid, ja tõsta mürataset, eriti kõrgsageduslikul ja suurel kiirusel digitaalsed ahelad.Õige impedantsi sobitamise ja lõpetamise tehnikad kasutatakse tavaliselt nende peegelduste vähendamiseks ja stabiilse signaali säilitamiseks edastamine.

7. Kuidas mõjutab ülekandeliini pikkus signaali kvaliteeti?

Edastusliini pikkus mõjutab otseselt signaali viivitust, sumbumist, ja signaali terviklikkuse probleemide tõenäosus.Kui signaalid liiguvad pikemate vahemaade korral kogevad nad juhi tõttu suuremat võimsuskadu takistus ja dielektrilised kaod ülekandeliini sees.Pikemalt jäljed või kaablid suurendavad ka levimisviivitust, mis võib tekitada sünkroonimisprobleemid kiiretes süsteemides.PCB disainis ülemäärane jälje pikkus võib suurendada peegeldusi ja läbirääkimist, muutes õigeks marsruutimine ja impedantsi juhtimine on usaldusväärse töö tagamiseks olulisemad.

8. Miks kasutatakse Ethernetis ja võrgusüsteemides laialdaselt keerdpaarkaableid?

Keerdpaarkaableid kasutatakse tavaliselt Ethernetis ja võrgus süsteemid, sest juhtide keerdumine aitab vähendada elektromagnetilised häired ja külgnevate juhtmete vaheline läbirääkimine.See parandab signaali kvaliteeti ja võimaldab usaldusväärset kiiret andmeedastust suhteliselt pikkadel vahemaadel.Keerdpaarkaablid on samuti paindlikud, kerge ja kulutõhus võrreldes tugevalt varjestusega ülekandeliinid, muutes need praktiliseks võrgu- ja sideinfrastruktuur.

9. Millised tegurid määravad kindlaks, kas PCB jälge tuleks käsitleda ülekandeliinina?

PCB jälge tuleks käsitleda ülekandeliinina, kui signaali sagedus, tõusuaeg või jälje pikkus muutub piisavalt suureks, et mõjutada signaali terviklikkus.Paljudes kiirahelates ülekandeliin käitumine muutub oluliseks, kui jälje pikkus ületab ligikaudu üks kuuendik kuni üks kümnendik signaali tõusu-aja kaugusest.Kiire liidesed nagu USB, HDMI, PCIe ja DDR-mälu nende mõjude suhtes tundlikud, kuna need töötavad kiire ümberlülitusega kiirused ja suured andmeedastuskiirused.Nende jälgede käsitlemine ülekandeliinidena aitab vähendada peegeldusi, viivitusi ja ajastusvigu.

10. Kuidas aitavad ülekandeliinid parandada signaali terviklikkust kaasaegses elektroonikas?

Edastusliinid parandavad signaali terviklikkust, kontrollides, kuidas elektrilised signaalid liiguvad läbi elektrooniliste süsteemide.Nende määratletud impedants, mahtuvus ja induktiivsus aitavad minimeerida peegeldusi, müra, sumbumine ja moonutused signaali edastamise ajal.See kontrollis käitumine on oluline RF sidesüsteemides, kiire PCB disainilahendused, võrguseadmed ja kaasaegne digitaalne elektroonika, kus signaalid töötavad kõrgetel sagedustel ja kiiretel lülituskiirustel.Kasutades korralikult projekteeritud ülekandeliinide abil saavad insenerid saavutada stabiilsema, täpne ja usaldusväärne süsteemi jõudlus.
