LMC6482IN on üldotstarbeline, kahekanaliline operatsiooni võimendi (op-amp) integreeritud kiip, mille on tootnud Luminary Micro/Texas Instruments. Seda klassifitseeritakse lineaarvõimendina ning see on mõeldud mõõte-, op-amp’i ja puffervõimendi rakendusteks.
Üks LMC6482IN peamisi omadusi on selle hall-raili (rail-to-rail) väljund, mis võimaldab töötada laia toitepinge vahemikus, alates 3V kuni 15,5V ühetoitega või ±1,5V kuni ±7,75V kahetoitega. See muudab selle mitmekülgseks erinevates elektroonikatsüklites ja süsteemides kasutamiseks.
LMC6482IN on paigaldatud 8-padilise kahekohalise sälguga pakendi (DIP) korpuses ning on RoHS mitteühilduv, kuna sisaldab plii. Toimib laias temperatuurivahemikus -40°C kuni 85°C, muutes selle sobivaks mitmesugustes keskkonnatingimustes kasutamiseks.
Op-amp omab kiirust (slew rate) 1,3V/s ja võimendi-laiuskauguse toote (gain-bandwidth product) 1,5MHz, pakkudes head sooritusvõimet üldotstarbelistele võimendusülesannetele. Selle sisendbiasvool on madal – 0,02 pA ja sisendsummutusvool 110 μV, tagades täpse signaalitöötluse.
LMC6482IN sobib hästi erinevatesse rakendustesse, sealhulgas mõõte- ja andmekogumisüsteemides ning signaalide tingimise ahelates. Seda saab kasutada op-amp konfiguratsioonides, puffervõimendites ja teistes üldotstarbelistes võimendites.
Võrreldavate või alternatiivsete mudelite osas on Texas Instrumentsil olemas mitmeid võimalusi, näiteks LMC6482AIN, LMC6482AIMX ja LMC6482AIN/NOPB. Need mudelid võivad pakkuda veidi erinevaid spetsifikatsioone või pakendivõimalusi, kuid on üldjuhul sobivad ja saab kasutada LMC6482IN asendajatena.
LMC6482IN Põhitehnilised omadused
LMC6482IN on üldotstarbeline operatsioonivõimendi, mille tüüp on universaalne ning mida toodab Luminary Micro / Texas Instruments. See pakub laia rakendusala ning usaldusväärset jõudlust erinevates elektroonikaprojektides.
LMC6482IN Pakendi suurus

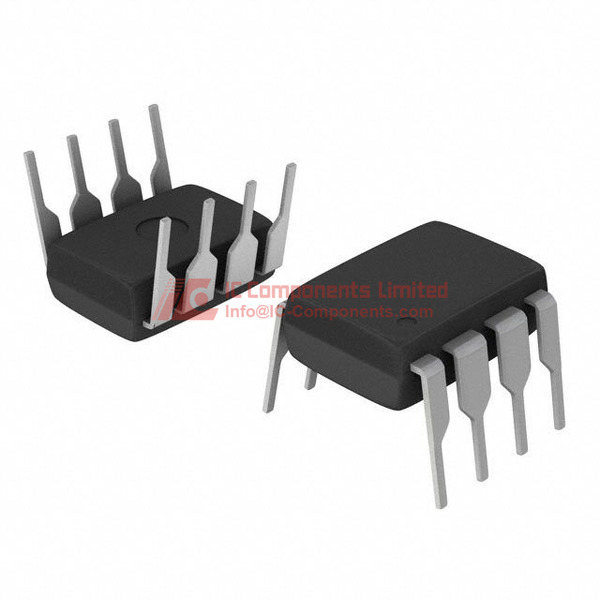

Pakenditüüp on toru, valmistatud plastikust. Mõõtmed on 8-DIP (0,300 tolli või 7,62 mm). Pin-konfiguratsiooniks on 8-PDIP. Tootel on termilised omadused, toimiv temperatuur vahemikus -40°C kuni 85°C. Elektrilised parameetrid hõlmavad vooluvarustuse vahemikku 3V kuni 15,5V ning slewpimahtu 1,3 V/s.
LMC6482IN Rakendus
Sobib signaalide konditsioneerimiseks, sensorite võimendamiseks, andmepüügi- ja analüsaatorisüsteemides ning üldotstarbeliseks võimendamiseks ning signaalitöötluseks eri tüüpi elektroonikaseadmetes.
LMC6482IN Omadused
LMC6482IN pakub lint-to-lint väljundit, mis suurendab mootori dünaamilist ulatust erinevates koormustingimustes. Selle madal sisendbiasvool, vaid 0,02 pA, ja sisendi kõrvalekalde pinge, 110 µV, teevad sellest ideaalse valiku täpsust nõudvates rakendustes. Nautides 1,5 MHz võimendusbändlaiuse ja vaid 1,3 mA toitevoolu, on see võimendi optimeeritud madala energiatarbega vahemikus, mida on vaja mõõduka takistustihedusega projektides.
LMC6482IN Kvaliteedi ja ohutuse omadused
Toode ei vasta RoHS nõuetele leivabot sisaldava tõttu. Niiskuskindluse tase (MSL) on 1, mis tähendab, et pakend on avamata ja säilitab kasutamisvõime kuni niiskuse suhtelise õhuniiskuse ja temperatuuritingimustel (≤30°C / 85% RH).
LMC6482IN Ühilduvus
Kahepoolse toitepingevälja ulatus on ±1,5 V kuni 7,75 V ning ühetoitega toiteväli 3 V kuni 15,5 V, pakkudes mitmekülgset kasutusvõimalust ning ühilduvust erinevate vooluringide ja kombineeritud pingerežiimidega.
LMC6482IN Andmetabel PDF
Täielike tehniliste spetsifikatsioonide ja üksikasjalike rakendusjuhiste saamiseks laadige meie veebisaidilt alla LMC6482IN ametliku andmelehe PDF-fail.
