Intersil ISL97687IBZ on väga mitmekülgne integreeritud kiip (IC), mis toimib kui toitehaldus- ja LED-töötleja. See toode on kujundatud LED-taustvalguse rakenduste toite- ja juhtimisprobleemide lahendamiseks.
Funktsionaalsuse poolest on ISL97687IBZ DC-DC regulator, mis kasutab tõstetegurit (boost) ning suudab juhtida kuni neli LED-väljundit. Toiteallika pingevahemik ulatub 9V-st kuni 32V-ni, muutes selle sobivaks erinevateks kasutusjuhtudeks. Kiip toetab sageduste vahemikku 200 kHz kuni 1,2 MHz, pakkudes paindlikkust disaini ja optimeerimise osas.
Üks ISL97687IBZ peamisi omadusi on võime toetada nii analoog- kui ka PWM-dimmimist, mis annab võimaluse LED-kiirguse täpseks juhtimiseks ja kohandamiseks. See funktsioon on eriti väärtuslik olukordades, kus nõutakse dünaamilist valgustusjuhtimist, näiteks LCD-ekraanide, televiisorite ja muude tarbekaupade taustvalgussüsteemides.
Disainimõistes paikneb ISL97687IBZ 28-SOIC (Small Outline Integrated Circuit) pakendis, mis pakub väikest ja pinnale paigaldatavat lahendust. Seade vastab ka RoHS nõuetele, mis garantii keskkonnasõbralikku tootmist ja kasutamist.
Põhijooned ja eelised hõlmavad mitmekülgsust, kõrget efektiivsust ning stabiilset jõudlust laias töötemperatuurivahemikus -40°C kuni +105°C. Need omadused teevad sellest ideaalse valiku LED-põhiste taustvalgustuse rakenduste jaoks, nagu LCD-ekraanid, televiisorid ja muud tarbekaupade tooteid.
Kui vaadata ühilduvust ja alternatiivseid mudeleid, siis on Intersili ISL97687IBZ osa ISL97687 seeriast LED-töötleja IC-de järgi. Mõned analoogsed või alternatiivsed mudelid, mida kaaluda, on ISL97685, ISL97686 ja ISL97688, mis pakuvad sarnaseid funktsioone ja tehnilisi näitajaid, kuid erinevad väljundite arvu, voolu ja muude parameetrite poolest.
ISL97687IBZ Põhitehnilised omadused
ISL97687IBZ on juhtmevaba LED-draiver IC, mis toetab kuni 4 väljundit ning kasutab tõstetava (boost) topoloogia efektiivseks sisendpinge haldamiseks vahemikus 9V kuni 32V. Toetatud on analoog- ja PWM-dümine ning sagedusvahemik 200 kHz kuni 1,2 MHz. Seade ei sisalda sisseehitatud lülitid ning iga väljundkanal suudab käidelda kuni 160 mA voolu. Töötemperatuurivahemik -40°C kuni 105°C tagab seadme kasutusvõimaluse erinevates keskkondades.
ISL97687IBZ Pakendi suurus

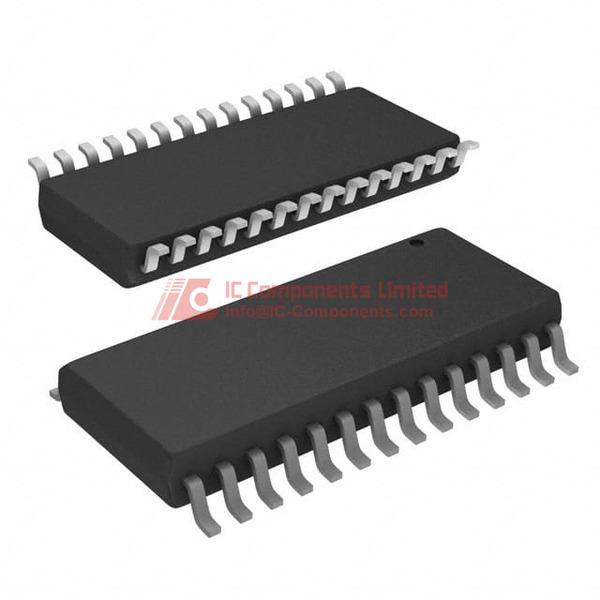

Tootja pakend on 28-SOIC ning korpuse tüüp on SOIC. Pakend on toru (Tube), mille mõõtmed on 28-SOIC (0,295 tolli, 7,50 mm laius).
ISL97687IBZ Rakendus
Disainitud kasutamiseks taustvalgustuse rakendustes ning sobib LED-draiveri lahendusteks erinevates seadmetes, kus on vaja tõhusat ja usaldusväärset valgustussüsteemi.
ISL97687IBZ Omadused
ISL97687IBZ on LED-draiver IC, millel on võime juhtida kuni 4 väljundit ning toetada ergastust ning PWM-dümimist. Seade on energiatõhus, võimaldab laia töövahemiku ning ilma sisseehitatud lülitit, mis suurendab selle kasutusvõimalusi erinevates rakendustes. Temperatuuri töövahemik muudab selle mitmekülgseks erinevates keskkondades.
ISL97687IBZ Kvaliteedi ja ohutuse omadused
Seade vastab RoHS nõuetele, olles tinavaba ning selle niiskuskindlusklass on MSL 3, mis võimaldab kuni 168-tunnist niiskusele vastupanu. See tagab seadme ohutu ning keskkonnasõbraliku kasutamise.
ISL97687IBZ Ühilduvus
Seade on mõeldud pinnakatte paigaldamiseks (surface mount), toetab kuni 4 väljundit ning kasutab tõstetava (boost) topoloogiat. Väljundeid saab maksimaalselt koormata 160 mA iga.
ISL97687IBZ Andmetabel PDF
Kõigi üksikasjalike ja usaldusväärsete andmelehtede saamiseks külastage meie veebisaiti, kust saate selle alla laadida otse praeguselt lehelt ning teha teadlikke insenerilahendusi.
Kvaliteedimüüja
IC-Components on Intersili toodete esmaklassiline distributsioonipartner, pakkudes kõrge kvaliteedi ja usaldusväärsusega komponente. Soovitame saada pakkumine otse meie veebilehe kaudu, kus on garanteeritud kvaliteet ja rahulolu. Uurige meie laia tootevalikut julgelt ning usaldage IC-Components oma koostisosade hankimise allikana.
