Panasonic DSP1-DC12V-F on kõrge jõudlusega üldotstarbeline relee, mis on mõeldud mitmekülgseteks elektrilisteks lülitusrakendusteks. See vastupidav relee pakub usaldusväärset lülitust ning sellel on lai valik funktsioone, mis on kohandatud täppistehnoloogia ja tööstuslike juhtimissüsteemide nõuetele.
Seade on topeltpolt, ühe läbiviiguga (DPST) relee, mille kontaktid on tavaliselt avatud ja tavaliselt suletud konfiguratsiooniga ning suudab käitada kuni 5A voolu lülitustel, mis töötavad 250VAC või 30VDC pingega. Selle hõbeda tinaoksiidi kontaktimaterjal tagab suurepärase elektrilise juhtivuse ja kestvuse, muutes selle sobivaks nõudlikes töökeskkondades.
Relee on disainitud toimima laia temperatuurivahemiku alusel, töötades tõhusalt vahemikus -40°C kuni 65°C ning näidates erakordset vastupidavust keerulistes termilistes tingimustes. Relee vajab vaid 25 mA koopliikumist ja töötab käivituspinge juures 9,6 VDC, pakkudes kiiret toimimisaega 10 ms ning vabastusaega 5 ms.
Olulised eelised hõlmavad läbipääsuklahviga montaaži disaini, mitte-rega seadet ning täielikult tihendatud konstruktsiooni, mis tõhustab selle usaldusväärsust ning kaitset keskkonnamõjude eest. 12VDC kooppingega ning 480 oomi kooptakitsendusega relee tagab stabiilse ja järjepideva tööd erinevates elektrisüsteemides.
See relee sobib eriti hästi tööstusjuhtimises, autotööstuse elektroonikas, telekommunikatsioonis ning üldotstarbelistes lülitusrakendustes, kus on vajalik kompaktne, usaldusväärne ja tõhus elektriline lülitus. RoHS-sertifitseeritus rõhutab selle pühendumust keskkonnastandarditele ning kaasaegsetele tootmisharjumustele.
Kuigi spetsiifilisi ekvivalentmudeleid ei mainita, pakub Panasonic DSP-seeria laias valikus sarnaseid releesid erinevate spetsifikatsioonidega vastavalt erinevatele insenerinõuetele.

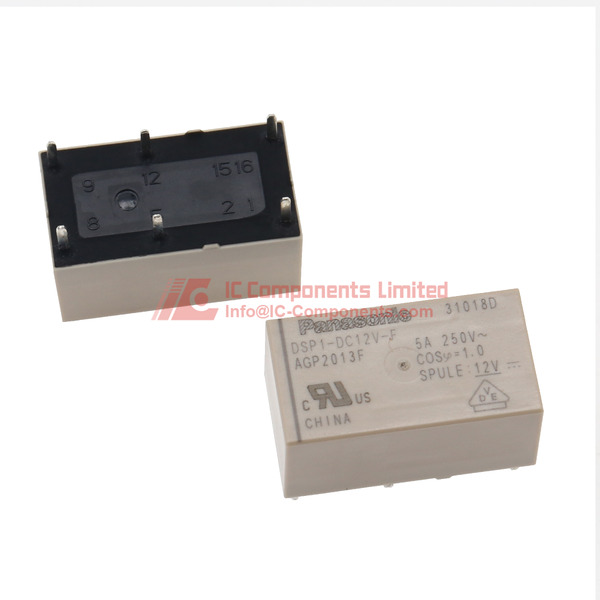

DSP1-DC12V-F (1)
DSP1-DC12V-F Põhitehnilised omadused
DSP1-DC12V-F põhitehnilised omadused hõlmavad topelt-poolse (DPST) kontaktivormi, millel on üks A-klass (tavaliselt avatud) ja üks B-klass (tavaliselt suletud) kontakt, sobivad kuni 5 A koormuse jaoks ning maksimaalne lülituspinge on 250 V AC või 30 V DC. Töötemperatuuri vahemik on -40 °C kuni 65 °C, mis võimaldab kasutust erinevates keskkondades, ning kontaktimaterjaliks on hõbe- tinoksiid (AgSnO), mis tagab usaldusväärse elektrilise juhtivuse ja vastupidavuse.
DSP1-DC12V-F Pakendi suurus
Pakend on seinast välja koos 8250 ühikuga partiis, mida pakendatakse lahtiselt. Kasutatud on 4-tüüpi kapseldus, mis on täielikult suletud, pakkudes paremat kaitset tolmu ning niiskuse eest. Toote ühendusviisiks on läbi-ava montaaž PC-pin-töötlusstiilis, mis võimaldab lihtsat ja kindlat paigaldust. Kasutatud kontaktimaterjal on hõbe- tinoksiid, mis tagab usaldusväärse elektri juhtivuse ning kestvuse.

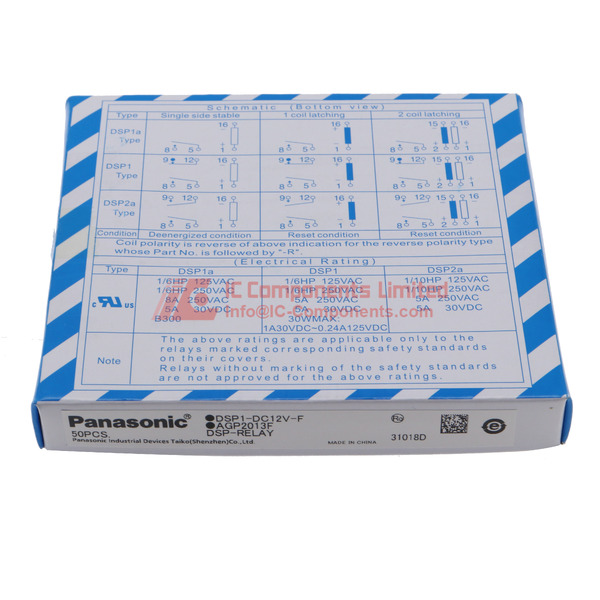

DSP1-DC12V-F (2)
DSP1-DC12V-F Rakendus
See relee on mõeldud üldotstarbeks ning sobib nii vahelduva kui ka alalisvoolu lülitamiseks ning muundamiseks. Seda kasutatakse laialdaselt tööstusautomaatikas, juhtimissüsteemides ning toiteallikate moodulites, kus on vaja usaldusväärset koormuse lülitamist. Ideaalne keskmise voolutugevuse juhtimisele ning elektriajamite ja kontrollerite lahendustele, kus on nõutud stabiilne ja kiire lülitumine.
DSP1-DC12V-F Omadused
DSP1-DC12V-F relee on varustatud double pole single throw (DPST) konfiguratsiooniga, mis võimaldab samaaegset kontrolli kahe iseseisva lüliti üle. E jamüra (non-latching) tüüpi coil tagab kiire ja tõhusa lülitumise koos tööaja 10 ms ning vabastamise 5 ms. Coil-vool on vaid 25 mA, coil takistus 480 oomi 12 V DC pingega, mis aitab vähendada energiatarvet. Täiesti suletud korpus kaitseb tolmu ja niiskuse eest, parandades vastupidavust ning tööiga. Kontaktimaterjal, hõbe-tinoksiid, pakub kõrget juhtivust ning vastupidavust kõõluste ja sädemete tekkimisele, tagades stabiilse töö aja jooksul. Toode vastab rangetele RoHS nõuetele, mis kinnitab keskkonnateadlikkust ja keemilist ohutust.
DSP1-DC12V-F Kvaliteedi ja ohutuse omadused
Tugevad kvaliteedikontrollid vastavalt Panasonicu tootmisstandarditele tagavad suure usaldusväärsuse ja stabiilsuse. Kapseldus on garanteeritud IP-taseme vaste tihendus, mis kaitseb siseruume tolmu ning niiskuse eest. Relee on vastavuses tööstuslike ohutusnõuetega ning kooskõlas RoHS regulatsioonidega, piirates ohtlike ainete kasutust. Töötingimustes stabiilsed elektrilised omadused ning mehaaniline vastupidavus garanteerivad pikaajalise kasutusaja ning töökindluse isegi keerukates tööstuslikes tingimustes.

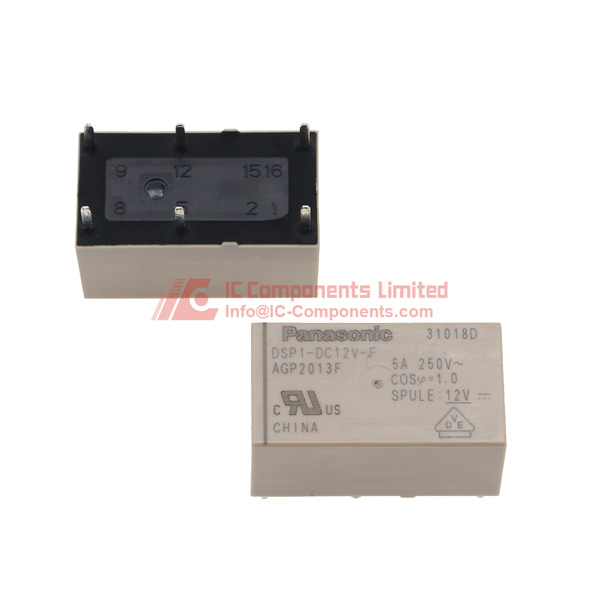

DSP1-DC12V-F (3)
DSP1-DC12V-F Ühilduvus
Relee sobib standardsete 12 V DC coil toitega ja tavapäraste PCB-liidese paigutustega tänu läbi-ava montaažile ning PC-pin ühendustele. Sobib automatiseerimissüsteemidesse, juhtplaadile ning tavalistele AC/DC muunduritele, mis nõuavad kompaktseid ja usaldusväärseid lülitereid. Võimalik kasutada kuni 5 A koormusega ning sobib erinevatesse elektroonilistesse ning elektromekaanilistesse kokkusobivuslahendustesse.
DSP1-DC12V-F Andmetabel PDF
Meie kodulehel on kõige ajakohasem ja usaldusväärsem Panasonic DSP1-DC12V-F mudeli tehniline andmeleht, mis sisaldab põhjalikke elektrilisi, mehaanilisi ning termilisi spetsifikatsioone. Soovitame klientidel laadida alla andmelehe, mis on selle lehekülje kaudu kättesaadav, et tagada õige disainisüsteem ning tehniliste parameetrite kontroll.
