TDK Corporation CGJ4C2C0G1H102J060AA on kõrgtehnoloogiline keraamiline mitmekihiline kondensaator (MLCC), mis on spetsiaalselt disainitud autotehnilistele elektroonikaseadmetele. See täpselt konstrueeritud komponent pakub suurepärast usaldusväärsust ja stabiilsust laias temperatuurivahemikus -55°C kuni 125°C, muutes selle ideaalseks nõudlikes autostsenaariumides.

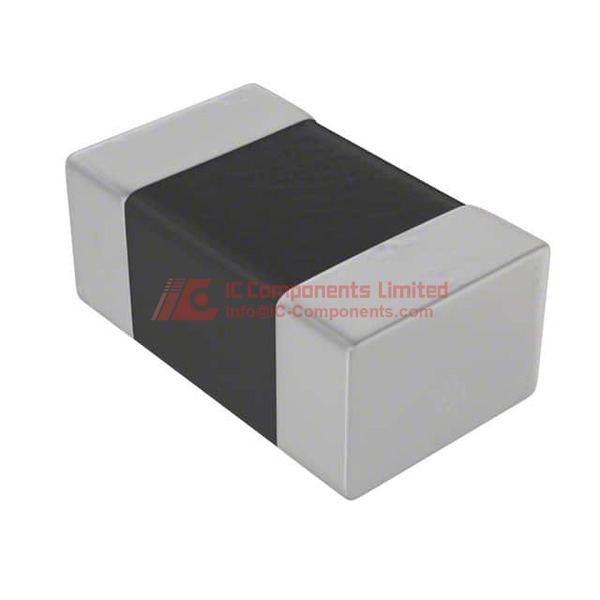

Kondensaator on kompaktne 0805 (2012 metriline suurus) pindmontaaži pakendis, mõõtmetega 2,00 mm x 1,25 mm, mis võimaldab tihedat korrastamist trüklehtedele ning samal ajal säilitab tugevad elektrilised omadused. Tsentilatsiooni väärtus on 1000 pF ning nominaalvoog on 50V, pakkudes täpset elektrilist jõudlust tiheda ±5% tolerantsiga.
Kasutades C0G/NP0 temperatuuriklassi tehnoloogiat, tagab see kondensaator suurepärase temperatuuri stabiilsuse ning minimaalse kapatsitansivahemiku muutumise muutuva keskkonna tingimustes. Selle AEC-Q200 sertifikaat rõhutab veelgi selle sobivust autotehnilistesse rakendustesse, kindlustades kõrge usaldusväärsuse ja vastupidavuse keerulistes autotesüsteemides.
Komponenti iseloomustavad peamised eelised on selle kompaktne disain, suurepärane temperatuuritaluvus, kõrge voltide vastupidavus ning autotehniline kvalifikatsioon. Seda on eriti sobiv kasutada elektroonilistes juhtimissüsteemides, sensorite paikates, jõuhaldussüsteemides ja teistes olulistes autotöötlussubsystemides, kus on vaja stabiilset kapatsitantsi.
Võrreldavad alternatiivmudelid hõlmavad sarnaseid MLCC-kondensaatoreid tootjatelt nagu Murata, Samsung Electro-Mechanics ja Kemet, mis pakuvad sarnaseid spetsifikatsioone 0805 suuruses ning C0G/NP0 omadustega ning autotehase kvalifikatsiooniga.
Pindmontaaži pakendamine salvrätikus ja rullides kiirendab automaatse montaaži protsesse ning tõhustab tootmise efektiivsust ja ühtsust. Tänu oma tugevale disainile ja täpsele elektrilisele jõudlusele on see TDK kondensaator kõrgtehnoloogiline lahendus nõudlikes autotehnilistes rakendustes.
CGJ4C2C0G1H102J060AA Põhitehnilised omadused
Mahtuvus 1000 pF
Nominaalpingevol播放器 50 V
Tolerants ±5%
CGJ4C2C0G1H102J060AA Pakendi suurus
Tüüp Pinnmontaaž, MLCC
Materjal Keraamiline, klass 1 (C0G/NP0)
dimension 0805 (2012 metriline), 2,00 mm x 1,25 mm x 0,75 mm paksus
Poldi konfiguratsioon Terviklikud otsaelektroodid sobivad pinnatöötlemiseks
Termoakustilised omadused Temperatuuri koefitsient C0G (NP0), töötemperatuur vahemikus -55°C kuni 125°C
Elektrilised omadused Madal dielektriline kaotus, stabiilne mahtuvus temperatuuri ja pinge jooksul
CGJ4C2C0G1H102J060AA Rakendus
Kultus spetsiaalselt autotehnoloogia jaoks, mis nõuab kõrget stabiilsust ja usaldusväärsust raskes keskkonnas
Sobib võrgusignaalide filtrite, ajastuskärgede ja müra vähendamise jaoks autokomponentides
CGJ4C2C0G1H102J060AA Omadused
Kõrge stabiilsus ja madal kaotus C0G/NP0 dielektrikust, tagades minimaalset mahtuvuse muutust temperatuuri, pinge ja sageduse jooksul
AEC-Q200 vastavus, mis tagab mootorsõidukite jaoks sobivuse ja vastupidavuse termiliste ja mehaaniliste stresside suhtes
RoHS vastavus, mis tagab keskkonnahoidliku ja roostevabast materjalist tootmise
Tõhus pakendamise lahendus automaatset koostamist silmas pidades, minimeerides kahjustusi ja võimaldades suurtööstust
Väike ja kompaktne 0805 suurus, sobib ruumiääret säästvate disainidega ilma jõudlust ohverdamata
Töötemperatuuri vahemik -55°C kuni 125°C, ideaalne autotechnika jaoks, kus on suured temperatuuri kõikumised
CGJ4C2C0G1H102J060AA Kvaliteedi ja ohutuse omadused
Toodetud rangete kvaliteedikontrollide all TDK Corporationi poolt, mis on tuntud elektroonikakomponentide tootja
AEC-Q200 kvalifikatsioon tagab autovärvi vastupidavuse ja usaldusväärsuse, hõlmates kõrge temperatuuri ja mehaanilise šoki talumist
RoHS vastavus tagab rahvusvaheliste keskkonna- ja ohtlike ainete regulatsioonide järgimise
Vastupidav kasutegur testitud vastavalt tootja nõuetele, ennetades rikkeid kriitilistes rakendustes
CGJ4C2C0G1H102J060AA Ühilduvus
Sobib standardsete pinnale paigaldamise protsessidega, sealhulgas reflow-lõikeseest autostsüklite tootmiseks
Võib sujuvalt integreeruda teiste TDK CGJ seeria MLCC-dega, täites keerukate vooluringi nõudeid
Vastab autospetsifikatsioonidele, tagades komponentide vahetatavuse ja ühtlase jõudluse
CGJ4C2C0G1H102J060AA Andmetabel PDF
Meie veebileht sisaldab kõige autoriteetsemat ja kõige uuemat TDK CGJ4C2C0G1H102J060AA mudeli andmelehte. Soovitame klientidel seda otselinkidelt alla laadida, et saada põhjalikumaid elektrilisi omadusi, pakenditeavet ja kasutusjuhendeid ning optimeerida oma disainivalikuid.
