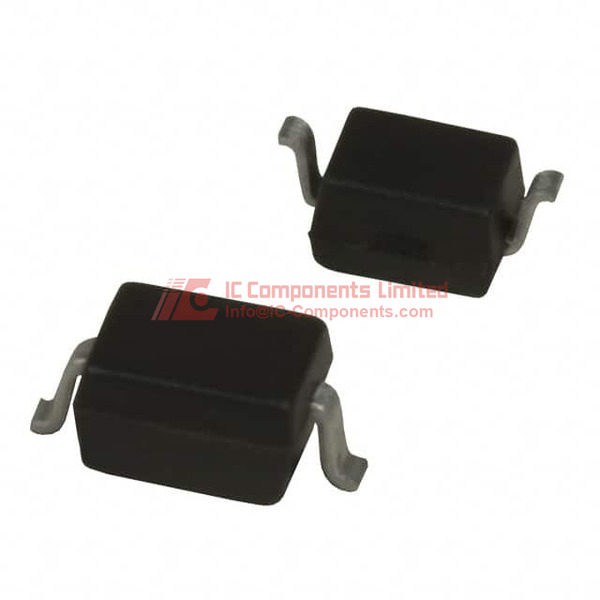

Semtech SD05C.TCT on kõrge jõudlusega transientseismilise pinge ülesütlemise (TVS) diood, mis on mõeldud vastupidavaks elektroonikakontakti kaitseks pinda monteeritavates rakendustes. See kompaktne SOD-323 pakendis seade pakub täiustatud kaitset elektrostaatilise väljalöögi (ESD) ja transientse pingelangude vastu paljude elektrooniliste süsteemide jaoks.
Üldotstarbeliseks kaitseks mõeldud TVS diood pakub suurepärast jõudlust, omades tagurpidi vastupidavusvoolu 5V ja läbimurdepinge 6V. Selle märkimisväärsed omadused hõlmavad tipp-pulsi voolu kuni 24A ning elektrotermilise pingelanguspinge talumist 350W, muutes selle sobivaks tundlike elektroonikakomponentide kaitsmiseks pingelangude eest.
Seade näitab suurepärast termilist stabiilsust, töötades tõhusalt laia temperatuurivahemikus -55°C kuni 125°C. Selle madal mahtuvus, 200 pF 1 MHz juures, tagab minimaalset signaali häiret ning säilitab skeemi terviklikkuse samal ajal kaitset pakkudes. Ühesuunaline disain koos ühe kahepoolse kanaliga võimaldab paindlikku integreerimist erinevatesse elektroonikatesse.
Toodetud RoHS vastavust nõuetele ning pakendatud rullide ja kassettidena, sobib see TVS diood standardsete pinna monteerimise protsessidega. Kompaktne SC-76/SOD-323 kuju võimaldab integreerimist piiratud ruumiga elektroonikalahendustesse, eriti tarbijaelektroonikas, telekommunikatsioonis ja autotööstuses.
Semtechi TVS diodi pere alternatiivsed mudelid hõlmavad SD03C, SD06C ja SD12C seeria tooteid, mis pakuvad sarnaseid kaitseomadusi, kuid erinevate pingete ja voolutugevuste spetsifikatsioonidega ning on kohandatud erinevate kaitsevajaduste rahuldamiseks.
SD05C.TCT Põhitehnilised omadused
SD05C.TCT põhitehnilised omadused hõlmavad 5V takistuspinge (maksimaalselt) ning 14,5V klampingpinguga 24A tipp-pulsivoolu, mis võimaldab tõhusalt kaitseda elektroonikakoguseid ülepingute eest. Tootel on kõrge pulssvõimsus kuni 350W ning lai töötemperatuuri vahemik -55°C kuni 125°C tagab usaldusväärsuse rasketes keskkonnatingimustes.
SD05C.TCT Pakendi suurus
Paki suurus on Tape & Reel (TR), mis sobib automaatseks montaažiks ja produktiivsuse suurendamiseks. Toode on pakitud SOD-323 pakendis, mis on populaarne pindmontaaži komponentides.
SD05C.TCT Rakendus
Üldotstarbeline rakendus, sobib erinevatele elektroonikaprojektidele ning kaitsearvutitele, kus on vaja tõhusat kaitset pingelangude ja impulss-voldi vastu.
SD05C.TCT Omadused
Semtechi SD05C.TCT Zener TVS diood on spetsiaalselt loodud impulss-kaitsestandarditele, pakkudes vastupidavust voolupingetele ning kiiret reageerimist transientsete pingelangudele. Tõhus kaitse ülepingutest ning usaldusväärne töö igas olukorras.
SD05C.TCT Kvaliteedi ja ohutuse omadused
Toode vastab täielikult RoHS nõuetele, järgides piiranguid ohtlike ainete kasutamisel, mis tagab keskkonnasõbralikkuse ning ohutuse kasutajale.
SD05C.TCT Ühilduvus
Komponent on sobiv pindmontaažiks ning kasutamiseks SOD-323 pakendis, mis on laialdaselt toetatud digitaal- ja analoogseadmetes ning kestasüsteemides.
SD05C.TCT Andmetabel PDF
Kõige täpsemate tehniliste andmete ja paigaldusjuhiste saamiseks laadige palun alla SD05C.TCT andmeleht meie veebist, mis sisaldab kõiki vajalikku informatsiooni.
Kvaliteedimüüja
IC-Components on Semtechi brändi toodete kõrgekvaliteediline edasimüüja. Pakume konkurentsivõimelisi hindu ning kiiret kohaletoimetamist. Saate meie veebisaidilt personaalse pakkumise ja tellida SD05C.TCT toodet juba täna.
